ReplicaSet

반갑습니다!

💙베하💙 누구든 탑승할 수 있는 유임승차 팀의 BTC 룰루랄라 입니다!!💨😉



저번 포스팅은 쿠버네티스 기능 중 하나인 Pod에 대해서 설명 드렸는데요~

이번 포스팅에서는 Kubernetes의 ReplicaSet에 대해서 간략하게 설명해 드리겠습니다.

룰루랄라~♬



ReplicaSet(복제셋)이 무엇인지 알아보고 ReplicaSet을 이용하여 Pod을 관리하는 방법을 살펴봅니다.

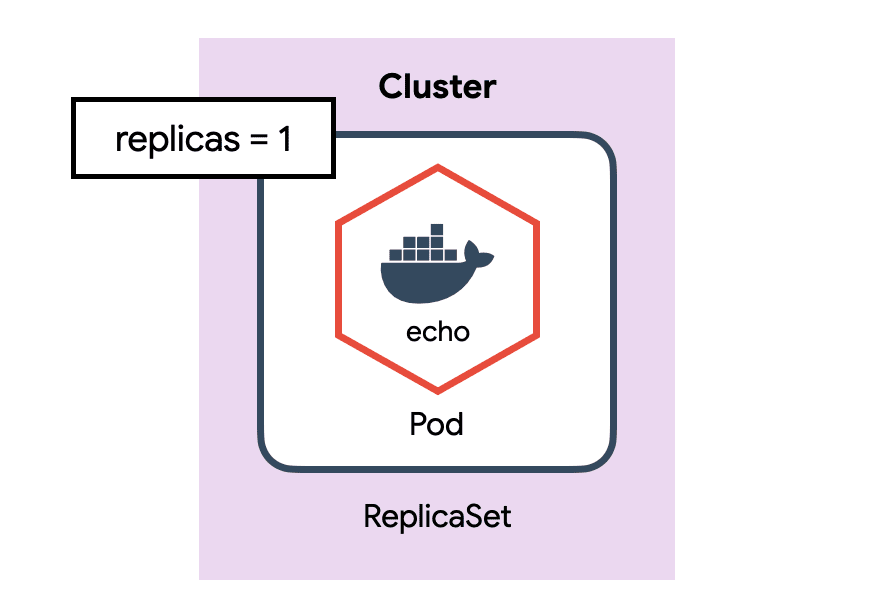

Pod을 단독으로 만들면 Pod에 어떤 문제(서버가 죽어서 Pod이 사라졌다던가)가 생겼을 때 자동으로 복구되지 않습니다. 이러한 Pod을 정해진 수만큼 복제하고 관리하는 것이 ReplicaSet입니다.



ReplicaSet 만들기

이전에 만든 Pod을 ReplicaSet으로 만들어 봅니다.

apiVersion: apps/v1
kind: ReplicaSet
metadata:
  name: echo-rs
spec:
  replicas: 1
  selector:
    matchLabels:
      app: echo
      tier: app
  template:
    metadata:
      labels:
        app: echo
        tier: app
    spec:
      containers:
        - name: echo
          image: ghcr.io/subicura/echo:v1



Pod보다 설정이 조금 복잡하지만, 각 항목을 이해하면 아주 어렵지 않습니다. 일단 생성하고 상세 내용을 봅시다.

# ReplicaSet 생성
kubectl apply -f echo-rs.yml

# 리소스 확인
kubectl get po,rs

실행 결과

NAME                READY   STATUS    RESTARTS   AGE
pod/echo-rs-tcdwj   1/1     Running   0          61s

NAME                      DESIRED   CURRENT   READY   AGE
replicaset.apps/echo-rs   1         1         1       61s

ReplicaSet과 Pod이 같이 생성된 것을 볼 수 있습니다.

ReplicaSet은 label을 체크해서 원하는 수의 Pod이 없으면 새로운 Pod을 생성합니다. 이를 설정으로 표현하면 다음과 같습니다.

정의설명

spec.selector	label 체크 조건
spec.replicas	원하는 Pod의 개수
spec.template	생성할 Pod의 명세

template을 자세히 보니 이전에 본 Pod 설정 파일과 완전히 동일한 것을 알 수 있습니다.

metadata:
  labels:
    app: echo
    tier: app
spec:
  containers:
    - name: echo
      image: ghcr.io/subicura/echo:v1

생성된 Pod의 label을 확인해봅니다.

kubectl get pod --show-labels

실행 결과

NAME            READY   STATUS    RESTARTS   AGE   LABELS
echo-rs-tcdwj   1/1     Running   0          3m    app=echo,tier=app

설정한 대로 app=echo,tier=app label이 보입니다. 그럼 임의로 label을 제거하면 어떻게 될까요?

# app- 를 지정하면 app label을 제거
kubectl label pod/echo-rs-tcdwj app-

# 다시 Pod 확인
kubectl get pod --show-labels



실행 결과

NAME            READY   STATUS    RESTARTS   AGE   LABELS
echo-rs-tcdwj   1/1     Running   0          3m    tier=app
echo-rs-kv4mh   1/1     Running   0          5s    app=echo,tier=app

기존에 생성된 Pod의 app label이 사라지면서 selector에 정의한 app=echo,tier=app 조건을 만족하는 Pod의 개수가 0이 되어 새로운 Pod이 만들어졌습니다.

다시 app label을 추가해봅니다.

# app- 를 지정하면 app label을 제거
kubectl label pod/echo-rs-tcdwj app=echo

# 다시 Pod 확인
kubectl get pod --show-labels



실행 결과

NAME            READY   STATUS        RESTARTS   AGE     LABELS
echo-rs-h4q86   1/1     Running       0          4m      app=echo,tier=app
echo-rs-kv4mh   0/1     Terminating   0          2m19s   app=echo,tier=app

replicas에 정의한 대로 Pod의 개수를 1로 유지하기 위해 기존 Pod을 제거합니다.

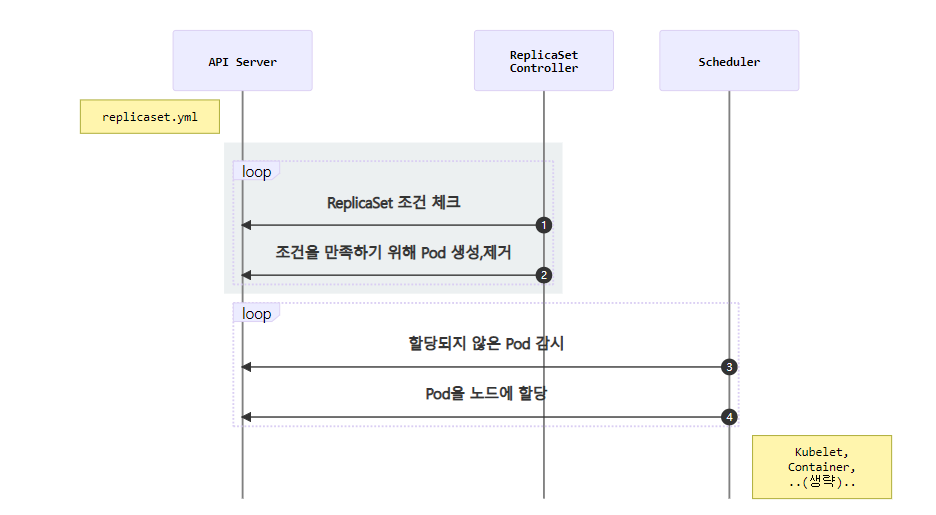

ReplicaSet이 어떻게 동작하는지 살펴봅니다.





1. ReplicaSet Controller는 ReplicaSet조건을 감시하면서 현재 상태와 원하는 상태가 다른 것을 체크
2. ReplicaSet Controller가 원하는 상태가 되도록 Pod을 생성하거나 제거
3. Scheduler는 API서버를 감시하면서 할당되지 않은unassigned Pod이 있는지 체크
4. Scheduler는 할당되지 않은 새로운 Pod을 감지하고 적절한 노드node에 배치
5. 이후 노드는 기존대로 동작

ReplicaSet은 ReplicaSet Controller가 관리하고 Pod의 할당은 여전히 Scheduler가 관리합니다. 각자 맡은 역할을 충실히 수행하는 모습이 보기 좋습니다.
