[AWS] 실시간 데이터 파이프라인 구축(1)

탑신병자 듀오 팀 티모입니다.

오늘은 AWS를 기반으로 실시간 데이터 파이프라인을 구축해보겠습니다.

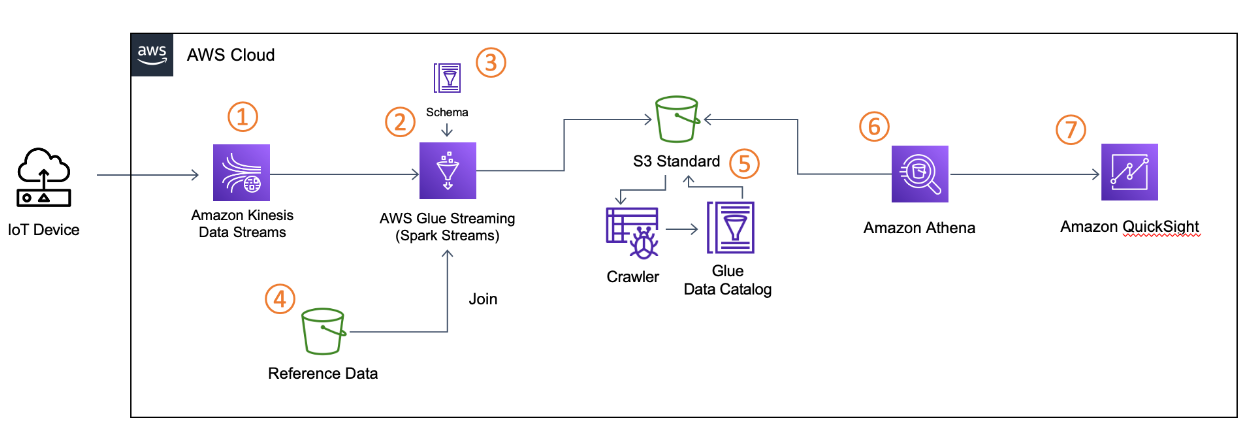

실습 과정부터 설명드리겠습니다.
실습 진행을 위한 IoT 데이터는 Kinesis Data Generator를 이용해 실시간 데이터를 생성하는 것으로 대체합니다.

Kinesis Data Streams : 지속적으로 생산되는 실시간 IoT 로그들을 Kinesis Data Streams 내 Buffer Storage에 수집합니다. 수집된 데이터들은 Shard에 저장되며 Consumer들은 Shard에 저장된 데이터들을 가져가 사용합니다.
Glue Streaming : ETL 서비스인 AWS Glue을 통해 Kinesis Data Streams에 쌓이는 실시간 데이터를 처리합니다.
처리가 완료된 데이터들은 Amazon S3에 저장합니다.
Glue Data Catalog : 실시간 유입되는 데이터들을 처리하기 위해 데이터의 스키마 형식을 Glue Data Catalog에 저장합니다. Glue Streaming(2)에서는 사전에 정의된 스키마를 기준으로 데이터를 처리합니다.
Reference Data(S3) : Glue Streaming(2)에서 실시간으로 유입되는 데이터들을 Join하기 위한 Reference 데이터를 S3에 저장합니다
Glue Crawler / Glue Data Catalog : 2~4 과정을 거쳐 최종적으로 S3에 저장된 데이터들을 스캔하여 데이터 카탈로그를 생성, 하나 이상의 테이블을 생성합니다. 여기서 정의된 데이터 카탈로그를 기준으로 Athena를 통해 데이터를 분석합니다.
Amazon Athena : Glue Data Catalog를 참조하여 S3의 데이터에 대해 SQL 기반의 분석을 진행합니다.
이를 통해 ETL이 완료된 데이터를 간편하게 데이터를 분석 할 수 있습니다.
Amazon Quicksight : Athena(6)를 통해 분석한 결과들을 다양한 대시보드 기능을 통해 시각화하여 사용자가 원하는 방식으로 데이터 분석 결과를 보여줍니다.

IoT Device ~ 1까지의 실습 진행 과정입니다.
우선 CloudFormation 스택을 생성합니다.

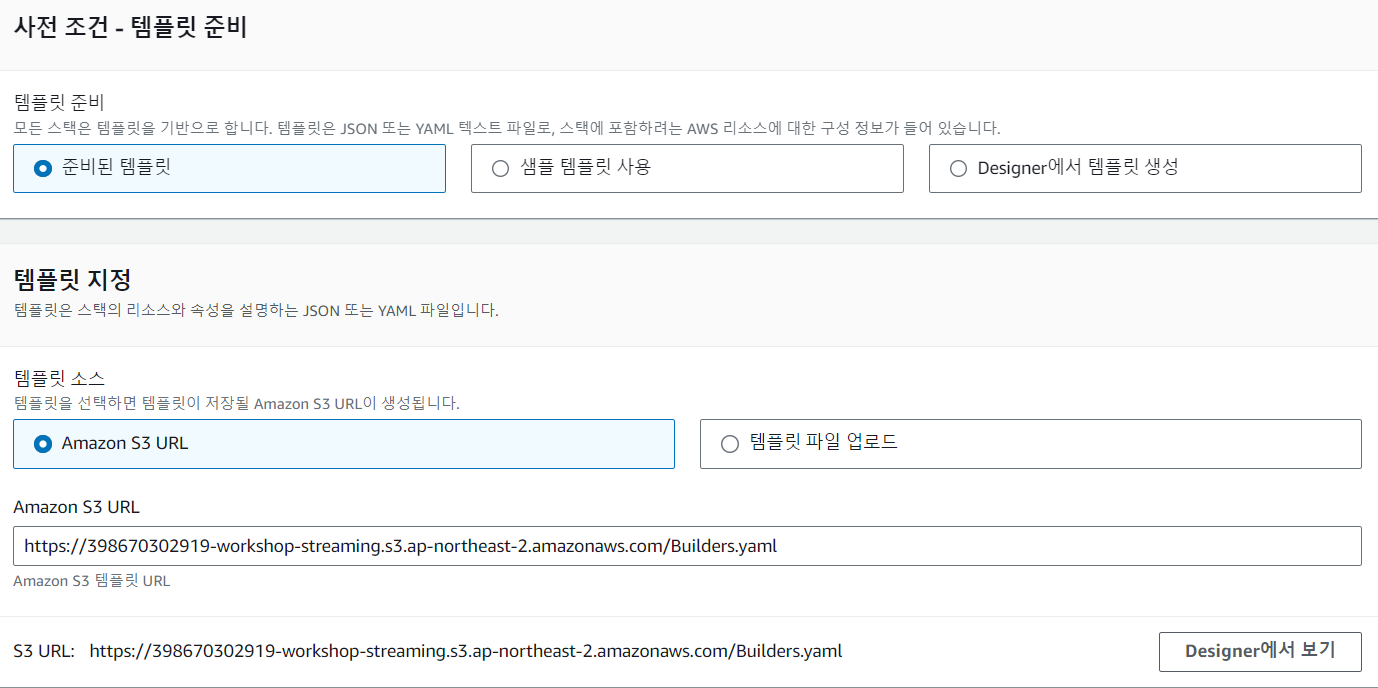

템플릿 소스는 S3 URL로 지정, AWS workshop에서 제공된 URL를 이용합니다.
https://398670302919-workshop-streaming.s3.ap-northeast-2.amazonaws.com/Builders.yaml

스택 이름 생성 후 모두 기본 옵션으로 두고 검토 단계에서 IAM 리소스 생성 확인 버튼을 체크합니다.

AWS가 실습용으로 제공하는 Module1, Module2 Cloudformation가 생성됩니다.

Module1이 Create_completed 상태가 되면 Generator를 생성합니다.

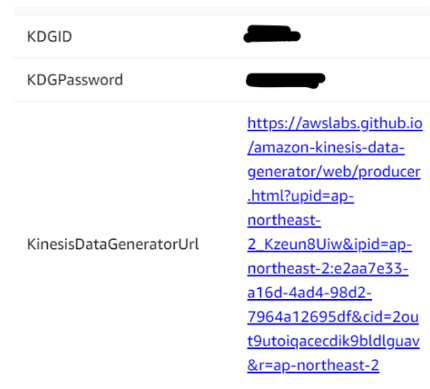

Cloudformation > Module1의 출력 에서 Kinesis Data Generator의 URL과 ID/Password를 확인할 수 있습니다.

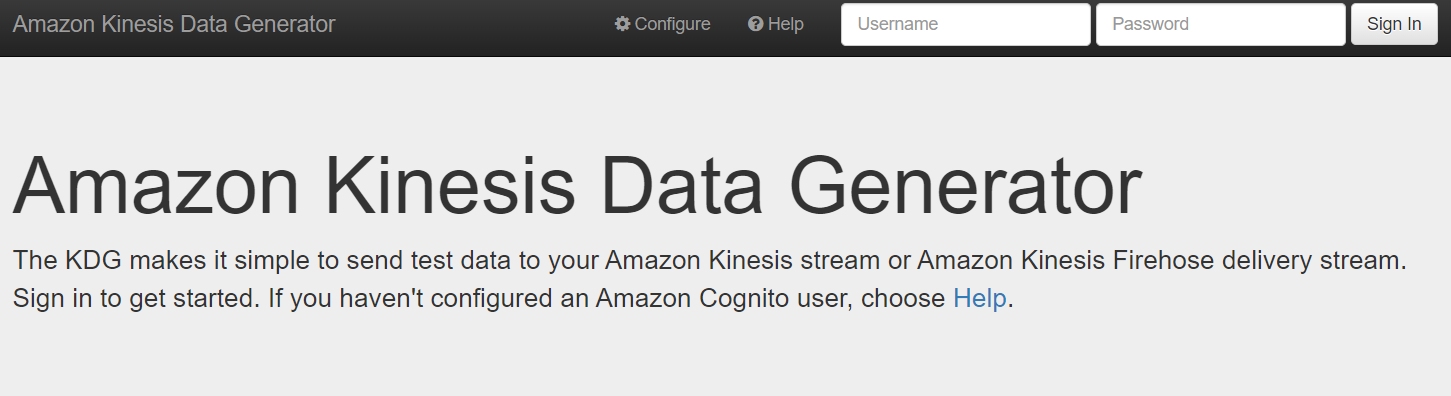

바로 밑의 URL로 Kinesis Data Generator에 접속해 ID, Password로 로그인합니다.

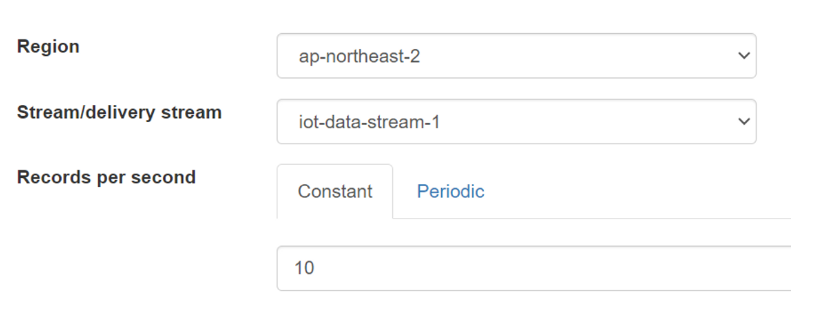

로그인 후 다음과 같이 설정후 send data로 데이터를 전송해봅니다.
Region = ap-northeast-2
Stream/delivery stream(실시간 데이터를 보낼 곳) = iot-data-stream-1
Records per second(초당 레코드 수) = 10
Template 1 = 아래 코드

{
    "uuid": "{{random.uuid}}",
    "device_ts": "{{date.utc("YYYY-MM-DD HH:mm:ss.SSS")}}",
    "device_id": {{random.number(50)}},
    "device_temp": {{random.weightedArrayElement(
    {"weights":[0.30, 0.30, 0.20, 0.20],"data":[32, 34, 28, 40]}
    )}},
    "track_id": {{random.number(30)}},
    "activity_type": {{random.weightedArrayElement(
        {
            "weights": [0.3, 0.2, 0.3, 0.1, 0.1],
            "data": ["\"Running\"", "\"Working\"", "\"Walking\"", "\"Traveling\"", "\"Sitting\""]
        }
    )}}
}

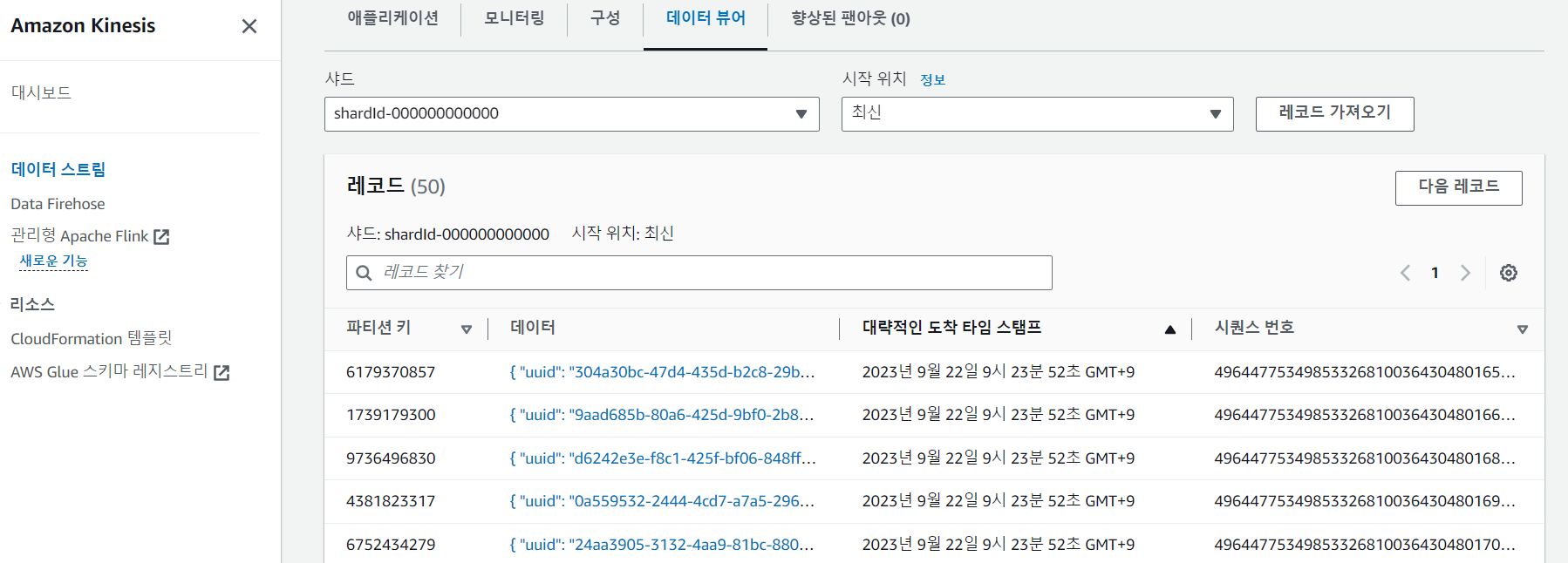

Kinesis Data Streams > iot-data-stream1을 클릭, 데이터 뷰어에서 샤드를 지정한 후 레코드를 가져와 확인합니다.

다음은 2~4까지의 실습 진행 과정입니다.

먼저 실시간 데이터를 처리하기 위한 데이터 스키마를 Glue Data Catalog에서 정의해야 합니다.

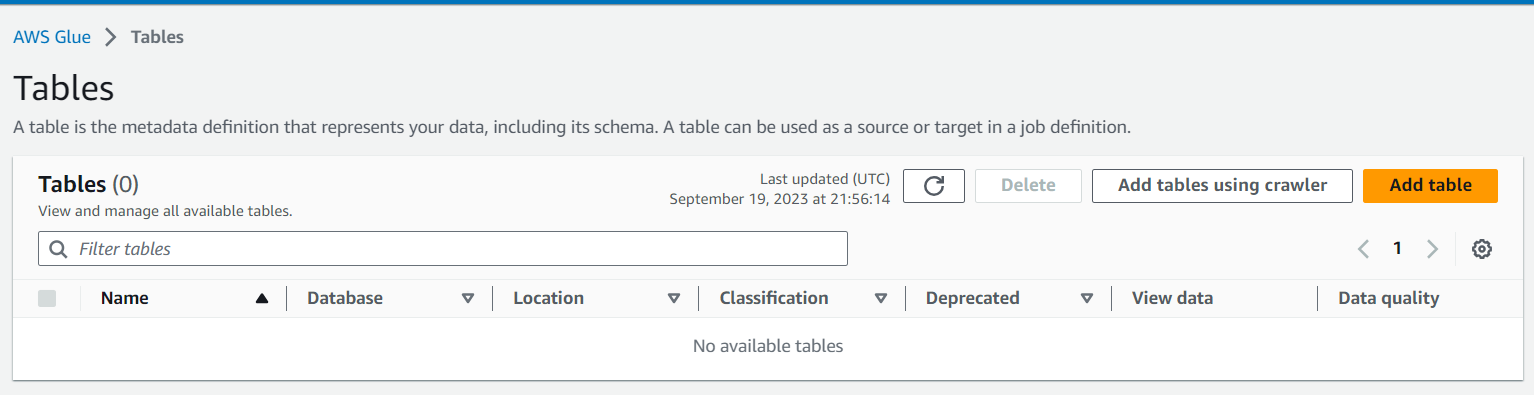

Glue > Data Catalog - Tables > Add Table 과정을 통해 생성합니다.

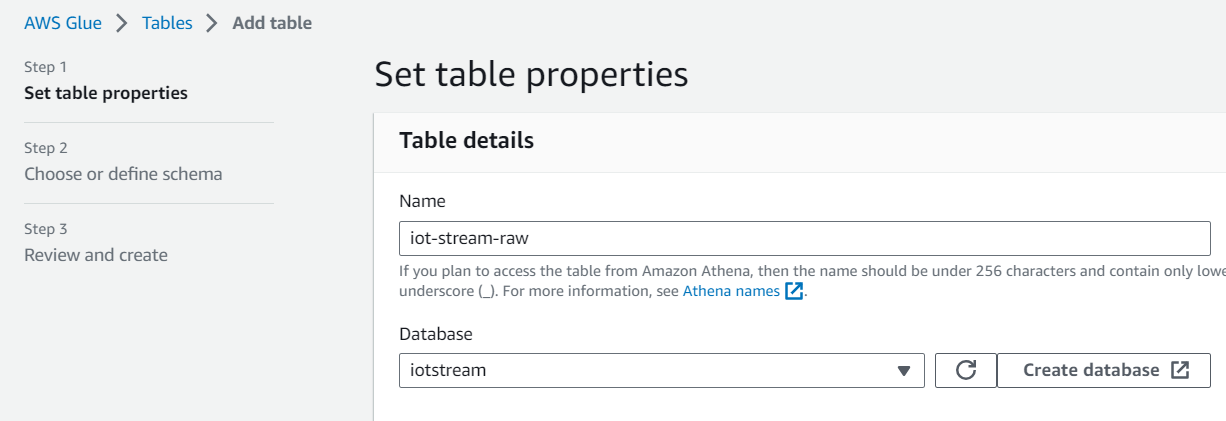

테이블과 DB 이름을 지정합니다. DB는 create Database를 누른 후 지정합니다.

Table Name : iot-stream-raw
Database Name : iotstream

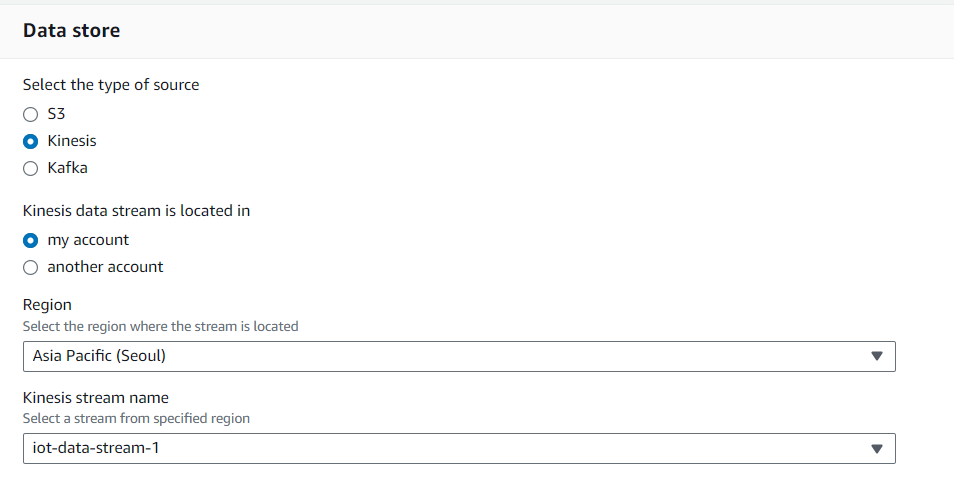

해당 테이블의 데이터 소스 및 경로를 아래와 같이 지정하고 Schema 지정을 위해 Next 버튼을 클릭합니다.

Type of Source : Kinesis
Region : Asis Pacific(Seoul)
Kinesis streams name : iot-data-stream-1

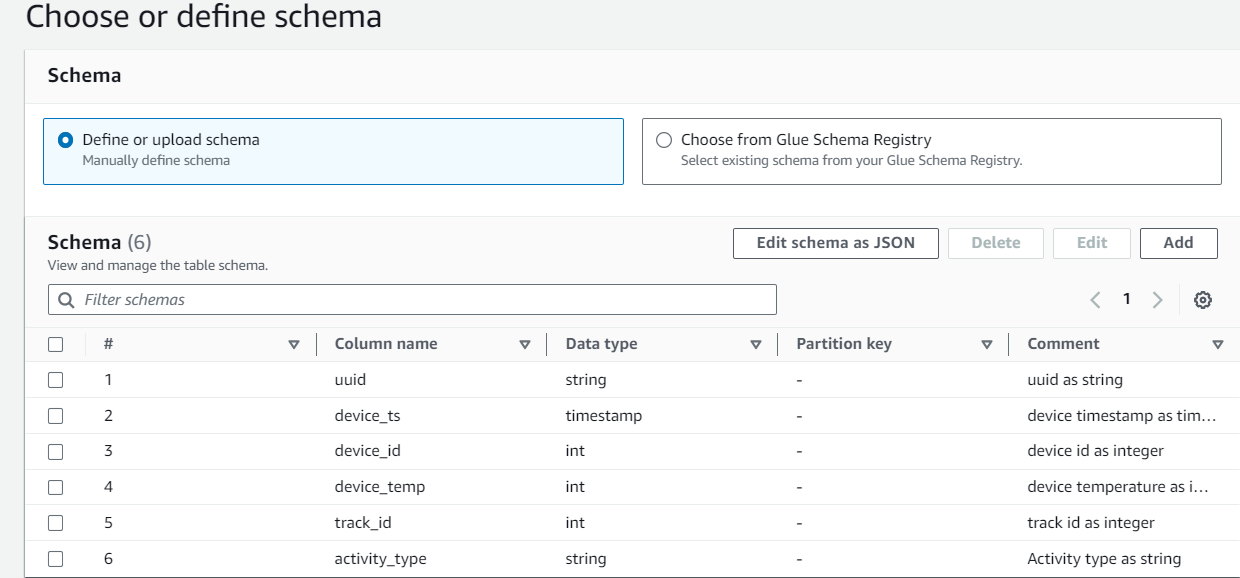

스키마 지정 화면에서 Edit schema as JSON 버튼을 클릭, 아래 코드로 스키마를 지정 후 생성합니다.

여기까지가 실시간 데이터를 처리하기 위한 데이터 스키마 형식을 생성한 것입니다.

[
  {
    "Name": "uuid",
    "Type": "string",
    "Comment": "uuid as string"
  },
  {
    "Name": "device_ts",
    "Type": "timestamp",
    "Comment": "device timestamp as timestamp"
  },
  {
    "Name": "device_id",
    "Type": "int",
    "Comment": "device id as integer"
  },
  {
    "Name": "device_temp",
    "Type": "int",
    "Comment": "device temperature as integer"
  },
  {
    "Name": "track_id",
    "Type": "int",
    "Comment": "track id as integer"
  },
  {
    "Name": "activity_type",
    "Type": "string",
    "Comment": "Activity type as string"
  }
]

이제 실시간 데이터들을 Join하기 위한 레퍼런스 데이터를 설정해봅니다.

하단의 코드를 reference_data.json 의 이름을 한 JSON파일로 만듭니다.

Amazon S3로 이동 후, Cloudformation으로 생성한 {AccountID}-builders-analytics 버킷 안에 두 폴더를 생성합니다.

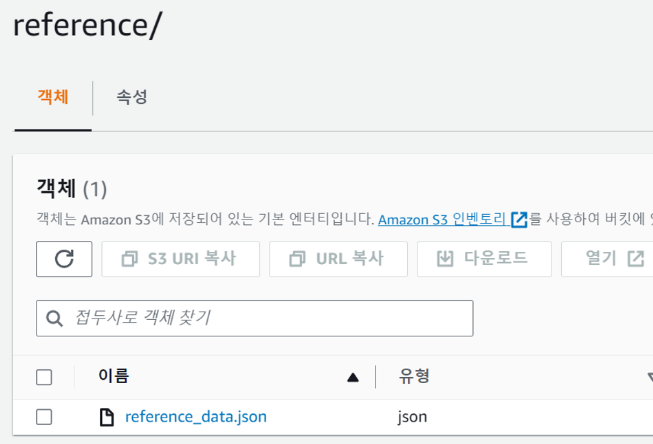

이후 reference 폴더 안에 Json 파일을 업로드합니다.

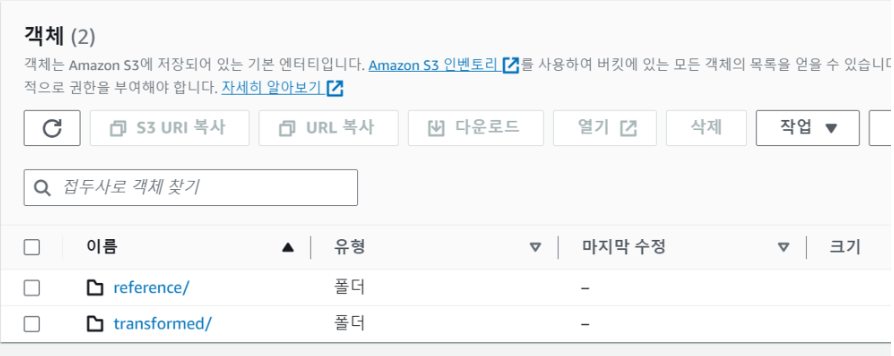

폴더 1 : reference
폴더 2 : transformed

{"track_id" : "1" , "track_name" : "God's Plan" , "artist_name" : "Drake"}
{"track_id" : "2" , "track_name" : "Meant To Be" , "artist_name" : "Bebe Rexha & Florida Georgia Line"}
{"track_id" : "3" , "track_name" : "Perfect" , "artist_name" : "Ed Sheeran"}
{"track_id" : "4" , "track_name" : "Finesse" , "artist_name" : "Bruno Mars & Cardi B"}
{"track_id" : "5" , "track_name" : "Psycho" , "artist_name" : "Post Malone Featuring Ty Dolla $ign"}
{"track_id" : "6" , "track_name" : "The Middle" , "artist_name" : "Zedd, Maren Morris & Grey"}
{"track_id" : "7" , "track_name" : "Sad!" , "artist_name" : "XXXTentacion"}
{"track_id" : "8" , "track_name" : "Havana" , "artist_name" : "Camila Cabello Featuring Young Thug"}
{"track_id" : "9" , "track_name" : "Freaky Friday" , "artist_name" : "Lil Dicky Featuring Chris Brown"}
{"track_id" : "10" , "track_name" : "Pray For Me" , "artist_name" : "The Weeknd & Kendrick Lamar"}
{"track_id" : "11" , "track_name" : "Look Alive" , "artist_name" : "BlocBoy JB Featuring Drake"}
{"track_id" : "12" , "track_name" : "Stir Fry" , "artist_name" : "Migos"}
{"track_id" : "13" , "track_name" : "Ric Flair Drip" , "artist_name" : "Offset & Metro Boomin"}
{"track_id" : "14" , "track_name" : "All The Stars" , "artist_name" : "Kendrick Lamar & SZA"}
{"track_id" : "15" , "track_name" : "Mine" , "artist_name" : "Bazzi"}
{"track_id" : "16" , "track_name" : "New Rules" , "artist_name" : "Dua Lipa"}
{"track_id" : "17" , "track_name" : "Let You Down" , "artist_name" : "NF"}
{"track_id" : "18" , "track_name" : "Rockstar" , "artist_name" : "Post Malone Featuring 21 Savage"}
{"track_id" : "19" , "track_name" : "Never Be The Same" , "artist_name" : "Camila Cabello"}
{"track_id" : "20" , "track_name" : "Walk It Talk It" , "artist_name" : "Migos Featuring Drake"}
{"track_id" : "21" , "track_name" : "Him & I" , "artist_name" : "G-Eazy & Halsey"}
{"track_id" : "22" , "track_name" : "Thunder" , "artist_name" : "Imagine Dragons"}
{"track_id" : "23" , "track_name" : "Plug Walk" , "artist_name" : "Rich The Kid"}
{"track_id" : "24" , "track_name" : "Whatever It Takes" , "artist_name" : "Imagine Dragons"}
{"track_id" : "25" , "track_name" : "I Fall Apart" , "artist_name" : "Post Malone"}
{"track_id" : "26" , "track_name" : "Lights Down Low" , "artist_name" : "MAX Featuring gnash"}
{"track_id" : "27" , "track_name" : "King's Dead" , "artist_name" : "Jay Rock, Kendrick Lamar, Future & James Blake"}
{"track_id" : "28" , "track_name" : "Friends" , "artist_name" : "Marshmello & Anne-Marie"}
{"track_id" : "29" , "track_name" : "Wait" , "artist_name" : "Maroon 5"}
{"track_id" : "30" , "track_name" : "Heaven" , "artist_name" : "Kane Brown"}
{"track_id" : "31" , "track_name" : "Marry Me" , "artist_name" : "Thomas Rhett"}
{"track_id" : "32" , "track_name" : "Say Something" , "artist_name" : "Justin Timberlake Featuring Chris Stapleton"}
{"track_id" : "33" , "track_name" : "Bad At Love" , "artist_name" : "Halsey"}
{"track_id" : "34" , "track_name" : "Feel It Still" , "artist_name" : "Portugal. The Man"}
{"track_id" : "35" , "track_name" : "Moonlight" , "artist_name" : "XXXTentacion"}
{"track_id" : "36" , "track_name" : "You Make It Easy" , "artist_name" : "Jason Aldean"}
{"track_id" : "37" , "track_name" : "Changes" , "artist_name" : "XXXTentacion"}
{"track_id" : "38" , "track_name" : "Bartier Cardi" , "artist_name" : "Cardi B Featuring 21 Savage"}
{"track_id" : "39" , "track_name" : "Outside Today" , "artist_name" : "YoungBoy Never Broke Again"}
{"track_id" : "40" , "track_name" : "Lemon" , "artist_name" : "NERD & Rihanna"}
{"track_id" : "41" , "track_name" : "Wolves" , "artist_name" : "Selena Gomez X Marshmello"}
{"track_id" : "42" , "track_name" : "Love." , "artist_name" : "Kendrick Lamar Featuring Zacari"}
{"track_id" : "43" , "track_name" : "MotorSport" , "artist_name" : "Migos, Nicki Minaj & Cardi B"}
{"track_id" : "44" , "track_name" : "No Limit" , "artist_name" : "G-Eazy Featuring A$AP Rocky & Cardi B"}
{"track_id" : "45" , "track_name" : "New Freezer" , "artist_name" : "Rich The Kid Featuring Kendrick Lamar"}
{"track_id" : "46" , "track_name" : "Young Dumb & Broke" , "artist_name" : "Khalid"}
{"track_id" : "47" , "track_name" : "Most People Are Good" , "artist_name" : "Luke Bryan"}
{"track_id" : "48" , "track_name" : "How Long" , "artist_name" : "Charlie Puth"}
{"track_id" : "49" , "track_name" : "Found / Tonight" , "artist_name" : "Lin-Manuel Miranda & Ben Platt"}
{"track_id" : "50" , "track_name" : "Sky Walker" , "artist_name" : "Miguel Featuring Travis Scott"}
{"track_id" : "51" , "track_name" : "Powerglide" , "artist_name" : "Rae Sremmurd & Juicy J"}
{"track_id" : "52" , "track_name" : "All On Me" , "artist_name" : "Devin Dawson"}
{"track_id" : "53" , "track_name" : "Love Lies" , "artist_name" : "Khalid & Normani"}
{"track_id" : "54" , "track_name" : "Dura" , "artist_name" : "Daddy Yankee"}
{"track_id" : "55" , "track_name" : "Broken Halos" , "artist_name" : "Chris Stapleton"}
{"track_id" : "56" , "track_name" : "Everyday" , "artist_name" : "Logic & Marshmello"}
{"track_id" : "57" , "track_name" : "Singles You Up" , "artist_name" : "Jordan Davis"}
{"track_id" : "58" , "track_name" : "IDGAF" , "artist_name" : "Dua Lipa"}
{"track_id" : "59" , "track_name" : "X" , "artist_name" : "Nicky Jam x J Balvin"}
{"track_id" : "60" , "track_name" : "Five More Minutes" , "artist_name" : "Scotty McCreery"}
{"track_id" : "61" , "track_name" : "Billy" , "artist_name" : "6ix9ine"}
{"track_id" : "62" , "track_name" : "Top Off" , "artist_name" : "DJ Khaled Featuring JAY Z, Future & B"}
{"track_id" : "63" , "track_name" : "Gummo" , "artist_name" : "6ix9ine"}
{"track_id" : "64" , "track_name" : "No Excuses" , "artist_name" : "Meghan Trainor"}
{"track_id" : "65" , "track_name" : "Hardaway" , "artist_name" : "Derez De'Shon"}
{"track_id" : "66" , "track_name" : "Delicate" , "artist_name" : "Taylor Swift"}
{"track_id" : "67" , "track_name" : "The Remedy For A Broke Heart (Why Am I So In Love)" , "artist_name" : "XXXTentacion"}
{"track_id" : "68" , "track_name" : "Zombie" , "artist_name" : "Bad Wolves"}
{"track_id" : "69" , "track_name" : "El Farsante" , "artist_name" : "Ozuna & Romeo Santos"}
{"track_id" : "70" , "track_name" : "44 More" , "artist_name" : "Logic"}
{"track_id" : "71" , "track_name" : "Pick It Up" , "artist_name" : "Famous Dex Featuring A$AP Rocky "}
{"track_id" : "72" , "track_name" : "In My Blood" , "artist_name" : "Shawn Mendes"}
{"track_id" : "73" , "track_name" : "Tell Me You Love Me" , "artist_name" : "Demi Lovato"}
{"track_id" : "74" , "track_name" : "The Long Way" , "artist_name" : "Brett Eldredge"}
{"track_id" : "75" , "track_name" : "Red Roses" , "artist_name" : "Lil Skies Featuring Landon Cube"}
{"track_id" : "76" , "track_name" : "Betrayed" , "artist_name" : "Lil Xan"}
{"track_id" : "77" , "track_name" : "NBAYoungboat" , "artist_name" : "Lil Yachty Featuring NBA YoungBoy"}
{"track_id" : "78" , "track_name" : "When We" , "artist_name" : "Tank"}
{"track_id" : "79" , "track_name" : "No Smoke" , "artist_name" : "YoungBoy Never Broke Again"}
{"track_id" : "80" , "track_name" : "I Like Me Better" , "artist_name" : "Lauv"}
{"track_id" : "81" , "track_name" : "Nowadays" , "artist_name" : "Lil Skies Featuring Landon Cube"}
{"track_id" : "82" , "track_name" : "Numb" , "artist_name" : "XXXTentacion"}
{"track_id" : "83" , "track_name" : "Infinity (888)" , "artist_name" : "XXXtentacion Featuring Joey Bada$$"}
{"track_id" : "84" , "track_name" : "One Number Away" , "artist_name" : "Luke Combs"}
{"track_id" : "85" , "track_name" : "I Lived It" , "artist_name" : "Blake Shelton"}
{"track_id" : "86" , "track_name" : "Sit Next To Me" , "artist_name" : "Foster The People"}
{"track_id" : "87" , "track_name" : "Tequila" , "artist_name" : "Dan + Shay"}
{"track_id" : "88" , "track_name" : "Narcos" , "artist_name" : "Migos"}
{"track_id" : "89" , "track_name" : "Booty" , "artist_name" : "Blac Youngsta"}
{"track_id" : "90" , "track_name" : "She's With Me" , "artist_name" : "High Valley"}
{"track_id" : "91" , "track_name" : "Sativa" , "artist_name" : "Jhene Aiko Featuring Swae Lee Or Rae Sremmurd"}
{"track_id" : "92" , "track_name" : "Written In The Sand" , "artist_name" : "Old Dominion"}
{"track_id" : "93" , "track_name" : "Beautiful Trauma" , "artist_name" : "P!nk"}
{"track_id" : "94" , "track_name" : "Tempo" , "artist_name" : "Chris Brown"}
{"track_id" : "95" , "track_name" : "Going Down!" , "artist_name" : "XXXTentacion"}
{"track_id" : "96" , "track_name" : "At The Club" , "artist_name" : "Jacquees X Dej Loaf"}
{"track_id" : "97" , "track_name" : "Echame La Culpa" , "artist_name" : "Luis Fonsi & Demi Lovato"}
{"track_id" : "98" , "track_name" : "La Modelo" , "artist_name" : "Ozuna x Cardi B"}
{"track_id" : "99" , "track_name" : "Dark Knight Dummo" , "artist_name" : "Trippie Redd Featuring Travis Scott"}
{"track_id" : "100" , "track_name" : "Everybody Hates Me" , "artist_name" : "The Chainsmokers"}

이제 Glue Crawler를 사용해 S3에 저장된 Reference Data를 스캔하여 스키마를 정의합니다.

이를 통해 reference data에 대한 테이블을 생성합니다.

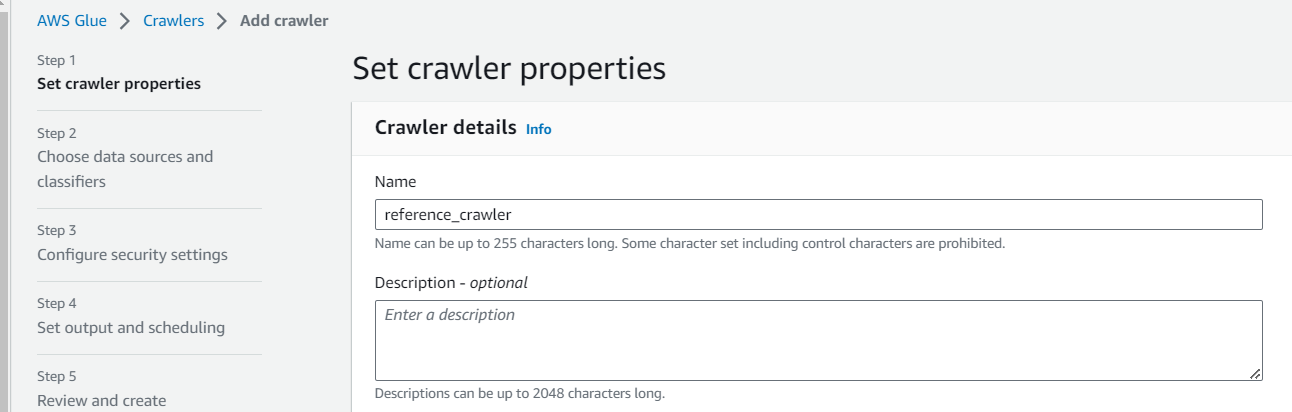

Glue > Create crawler 후 이름을 지정합니다.

name : reference_crawler

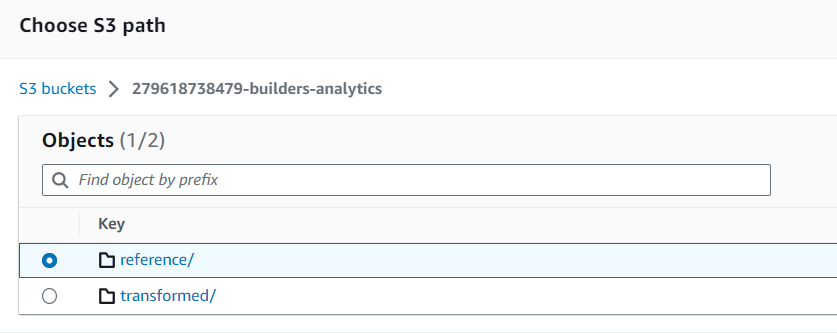

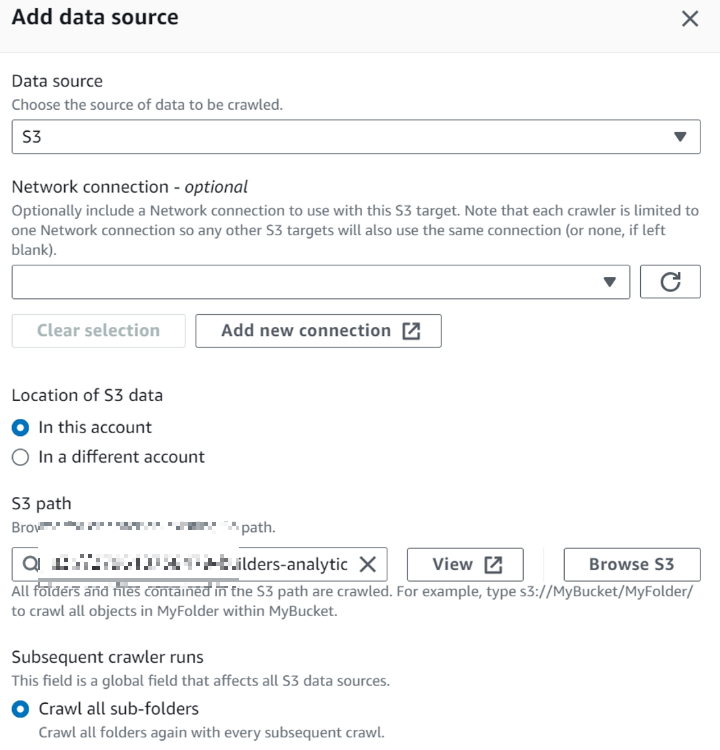

Add a data source > 데이터 소스는 S3로 지정하고, 다음과 같이 설정합니다.

s3 path : {AccountID}-builders-analytics/reference/

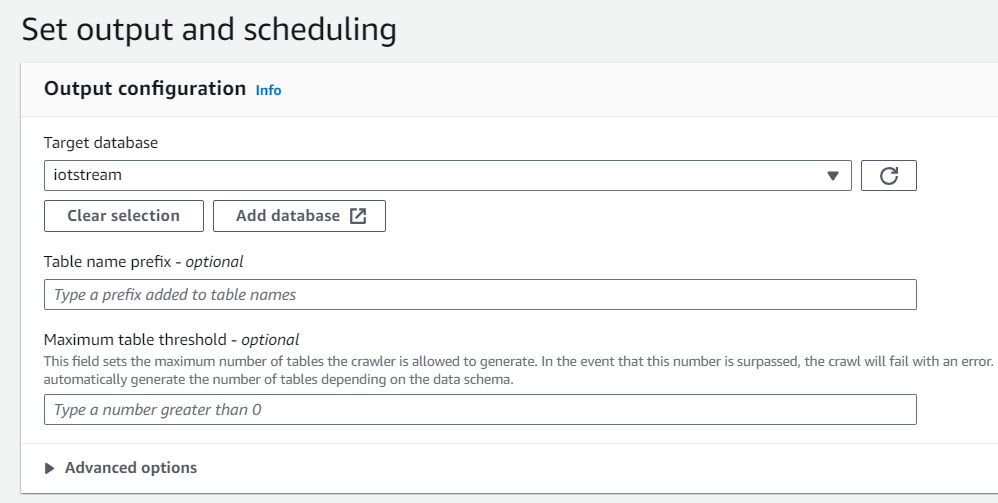

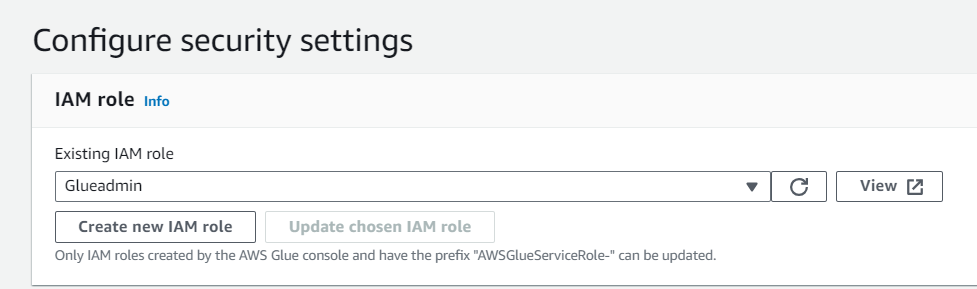

Glue Crawler를 실행하기 위한 IAM, Crawler를 통해 생성한 테이블이 속할 데이터베이스를 각각 지정합니다.

IAM Role : Glueadmin
Target Database : iotstream

Crawler 생성이 완료되면 실행시켜 S3에 저장된 JSON 파일을 대상으로 스캐닝을 시작합니다.

Status = Completed로 완료 된 사항을 확인했다면,

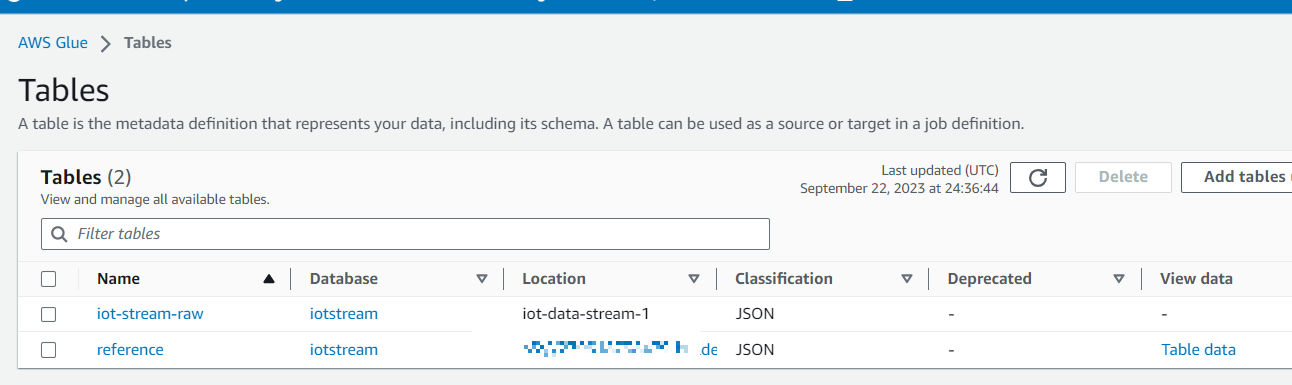

Glue - Data Catalog - Database - Table 메뉴로 이동하고 Refresh 버튼을 클릭합니다.

Glue Crawler를 통해 S3의 Reference 데이터를 스캔하여 reference 테이블을 생성한 것을 확인 할 수 있습니다.

테이블이 정상적으로 생성되고 데이터가 확인 가능한지 확인해보도록 하겠습니다.

Table data를 누르면 Amazon Athena로 이동합니다.

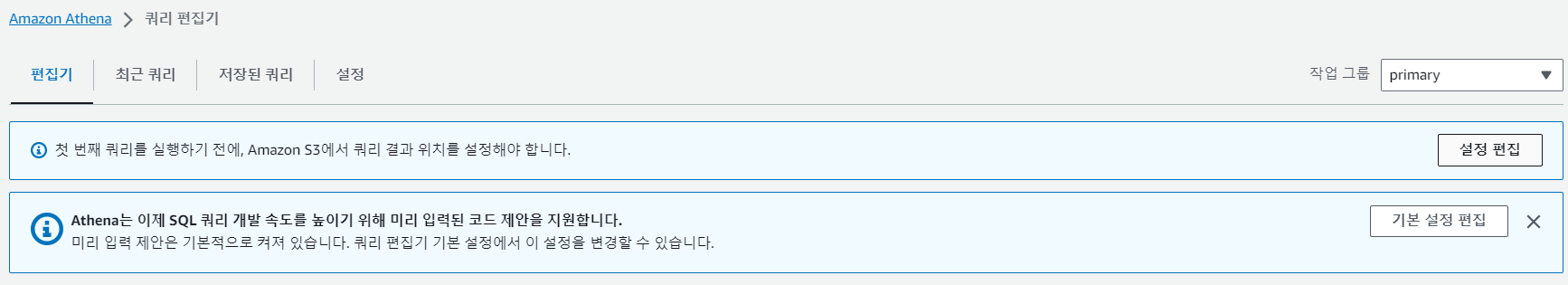

Athena를 통해 SQL 쿼리를 실행하기 이전에, 쿼리 결과를 저장할 공간을 선택해야 하므로 설정 편집을 합니다.

쿼리 결과 위치 : {AWS Account-ID}-builders-analytics-athena/

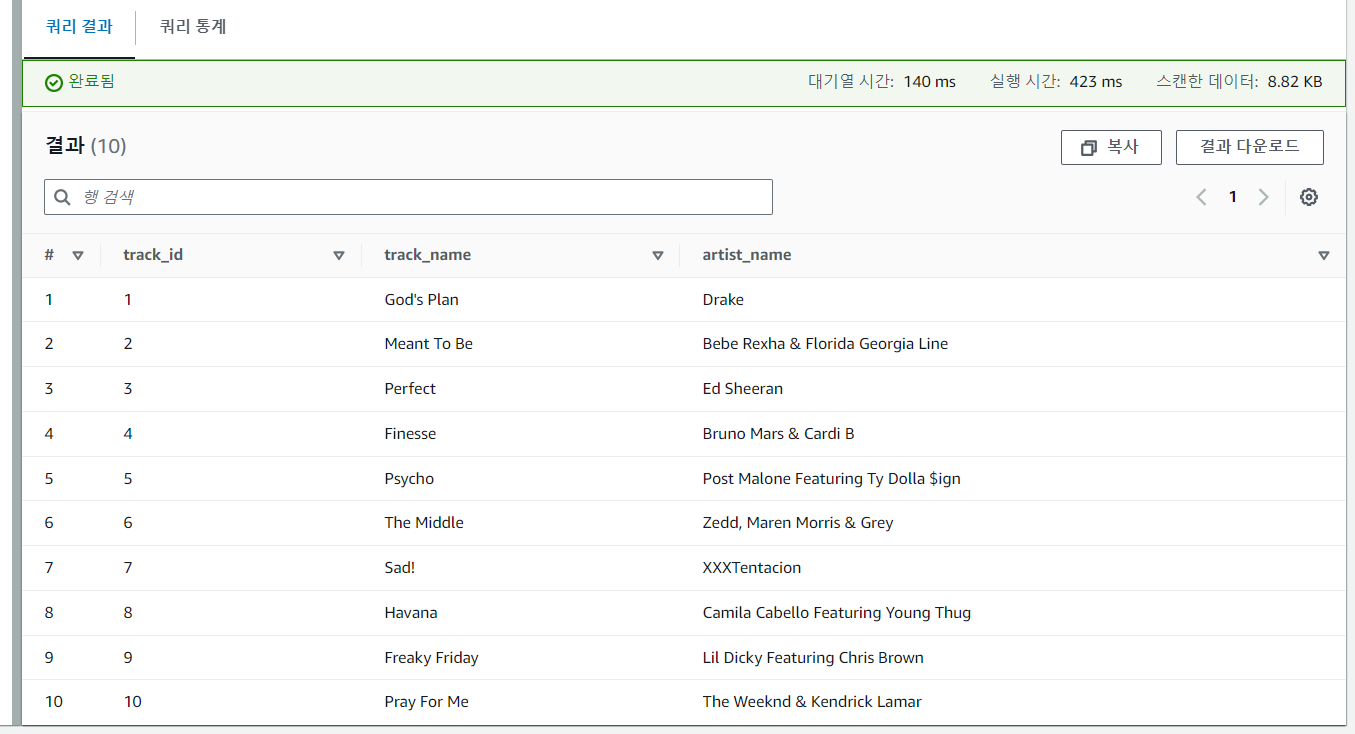

다시 Athena 편집기 메뉴로 돌아와 쿼리를 실행합니다. 하단의 쿼리 결과들이 나열되는 사항을 확인 할 수 있습니다.

이를 통해 Refrence 데이터들이 정상적으로 생성되고 데이터를 확인 할 수 있습니다.

다음 시간에는 Glue Streaming Job을 생성하고 실행하는 방법부터 이어서 진행하겠습니다.

감사합니다.

저작자표시 비영리

'CSP (Cloud Service Provider) > AWS' 카테고리의 다른 글

AWS VPN의 서비스의 이해 (0)	2023.09.26
[AWS] Transit Gateway 구성 옵션 (0)	2023.09.22
AWS Budgets 사용 방법 (1)	2023.09.18
AWS Tag Editor 사용하기 (0)	2023.09.18
[AWS] Amazon Route 53 - 지리적 라우팅 (0)	2023.09.16

베스핀글로벌 테크센터 블로그

[AWS] 실시간 데이터 파이프라인 구축(1)

'CSP (Cloud Service Provider) > AWS' 카테고리의 다른 글

댓글

티스토리툴바

[AWS] 실시간 데이터 파이프라인 구축(1)

'CSP (Cloud Service Provider) > AWS' 카테고리의 다른 글

관련글

댓글

티스토리툴바
