[AWS] 실시간 데이터 파이프라인 구축(3)

탑신병자 듀오 팀 티모입니다.

AWS 기반 실시간 데이터 파이프라인을 이어서 구축해보겠습니다.

---

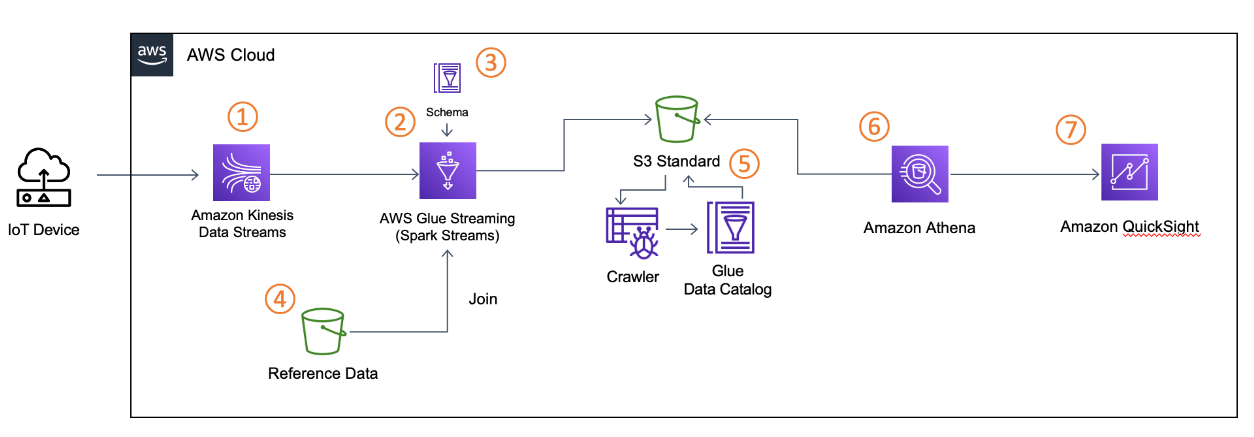

실습 과정입니다.

1. Kinesis Data Streams : 지속적으로 생산되는 실시간 IoT 로그들을 Kinesis Data Streams 내 Buffer Storage에 수집합니다. 수집된 데이터들은 Shard에 저장되며 Consumer들은 Shard에 저장된 데이터들을 가져가 사용합니다.
2. Glue Streaming : ETL 서비스인 AWS Glue을 통해 Kinesis Data Streams에 쌓이는 실시간 데이터를 처리합니다.
   처리가 완료된 데이터들은 Amazon S3에 저장합니다.
3. Glue Data Catalog : 실시간 유입되는 데이터들을 처리하기 위해 데이터의 스키마 형식을 Glue Data Catalog에 저장합니다. Glue Streaming(2)에서는 사전에 정의된 스키마를 기준으로 데이터를 처리합니다.
4. Reference Data(S3) : Glue Streaming(2)에서 실시간으로 유입되는 데이터들을 Join하기 위한 Reference 데이터를 S3에 저장합니다
5. Glue Crawler / Glue Data Catalog : 2~4 과정을 거쳐 최종적으로 S3에 저장된 데이터들을 스캔하여 데이터 카탈로그를 생성, 하나 이상의 테이블을 생성합니다. 여기서 정의된 데이터 카탈로그를 기준으로 Athena를 통해 데이터를 분석합니다.
6. Amazon Athena :  Glue Data Catalog를 참조하여 S3의 데이터에 대해 SQL 기반의 분석을 진행합니다.
   이를 통해 ETL이 완료된 데이터를 간편하게 데이터를 분석 할 수 있습니다.
7. Amazon Quicksight : Athena(6)를 통해 분석한 결과들을 다양한 대시보드 기능을 통해 시각화하여 사용자가 원하는 방식으로 데이터 분석 결과를 보여줍니다.

---

이전 실습에 이어 Amazon Quicksight를 이용해 시각화해보겠습니다.

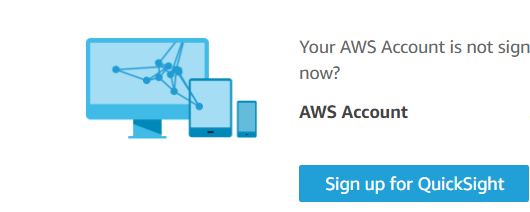

 Amazon Quicksight로 이동 후, Sign up for Quicksight 버튼을 클릭하여 Quicksight 서비스에 가입합니다.

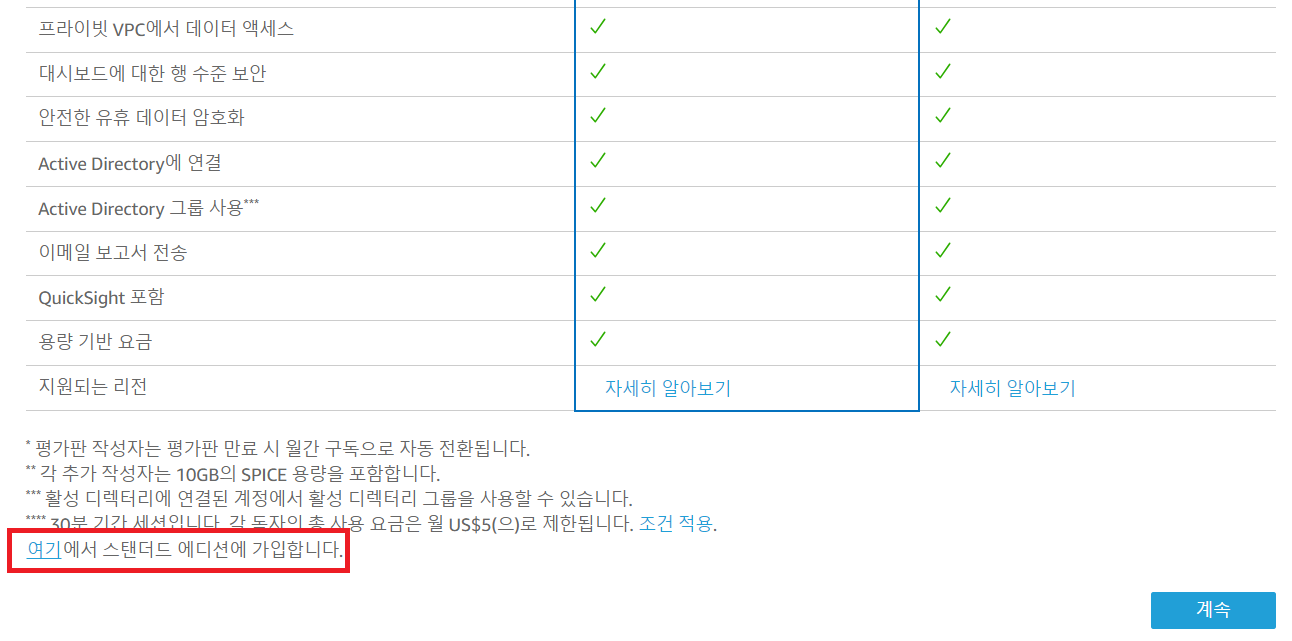

실습인 만큼 Enterprise가 아닌 Standard Edition으로 가입합니다.

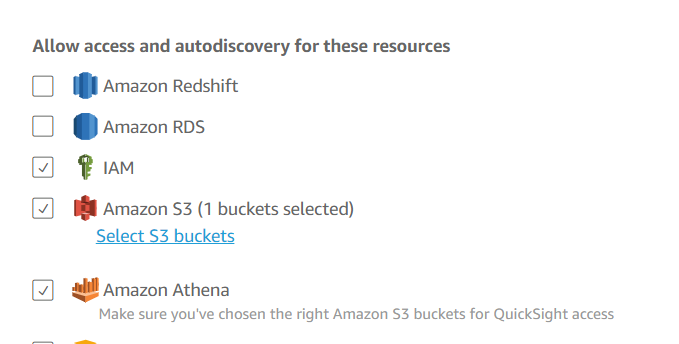

QuickSight에 연결할 서비스 중 S3를 선택해 ~/athena를 지정해줍니다.

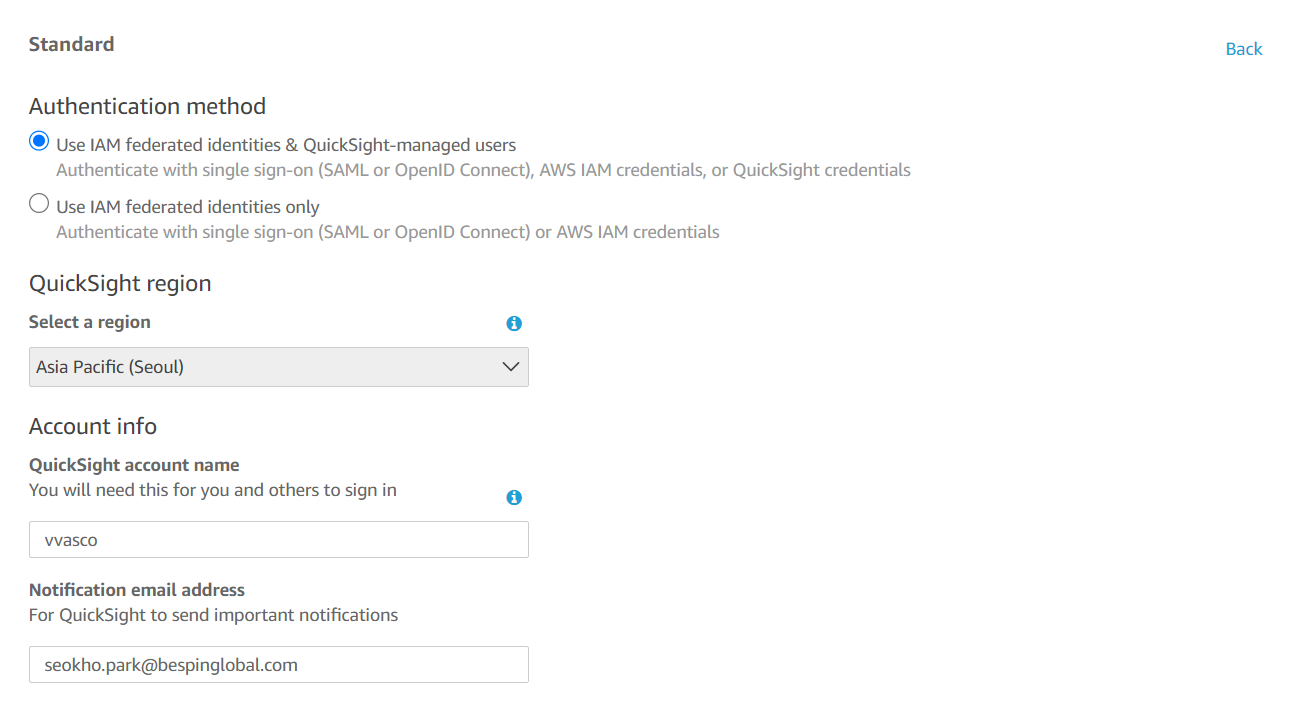

• Authentication method : Use IAM federated identities & QuickSight-managed users
• Quicksight region : ap-northeast-2
• Account info : 개인 name(소문자로 입력)/email 입력
• QuickSight acceess to AWS services : Amazon IAM, Amazon S3, Amazon Athena
• S3 bucket : {AWS Account ID}-builders-analytics-athena

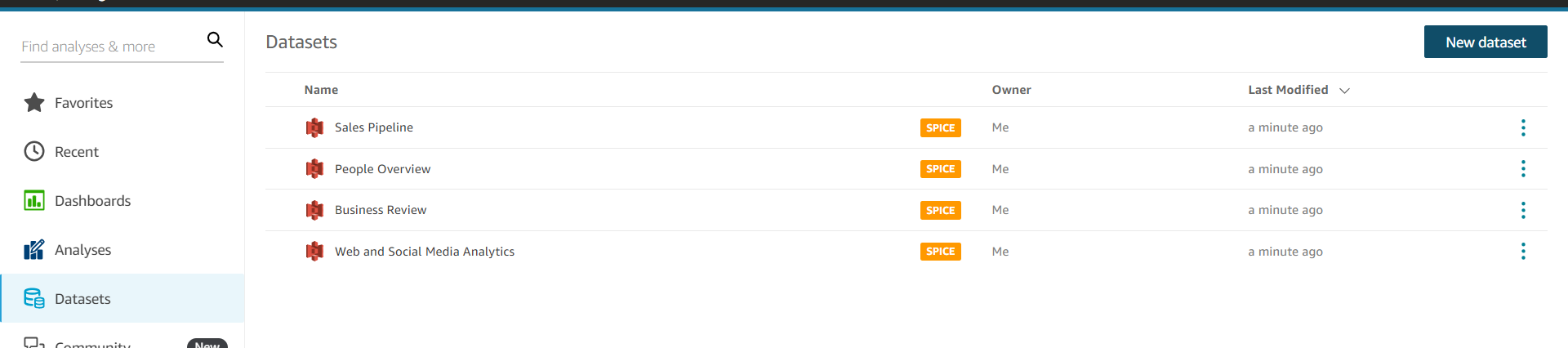

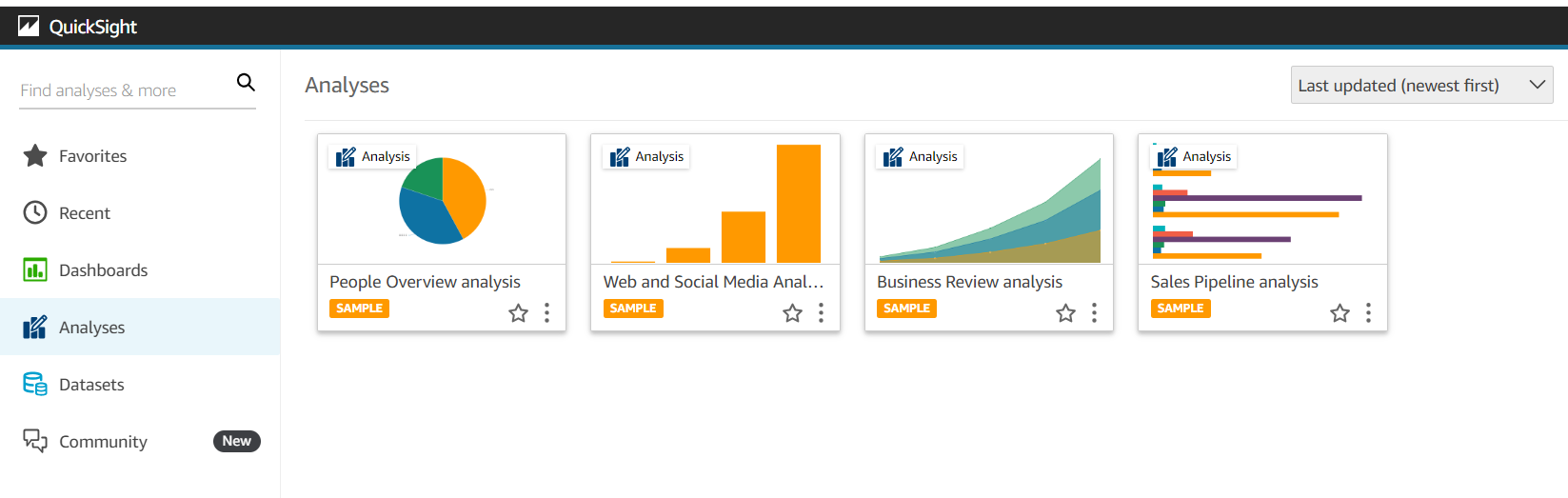

설정을 완료하고 Finish를 클릭하면, Quicksight가 생성되고 아래와 같이 Quicksight 메인 화면으로 이동하게됩니다.

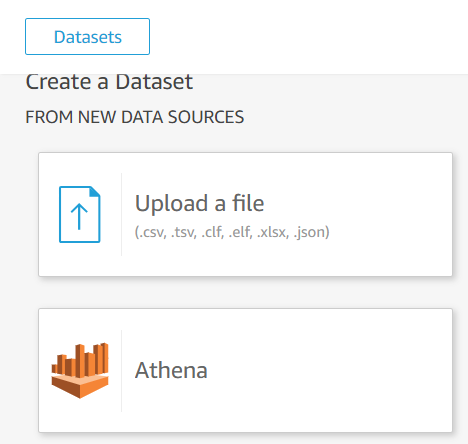

왼쪽 메뉴에 Datasets > New Datasets를 클릭합니다.Data source는 Athena를 클릭합니다.

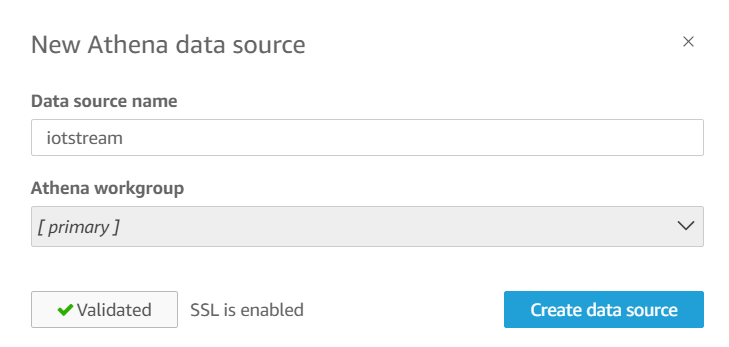

Athena와의 연결 상태가 확인되면 Create data source 버튼을 클릭합니다.

• Data Source : Athena
• Data Source Name : iotstream
• Athena workgroup : primary
• Validate connnection 버튼 클릭 후 연결 상태 확인

이후 추가로 설정합니다.

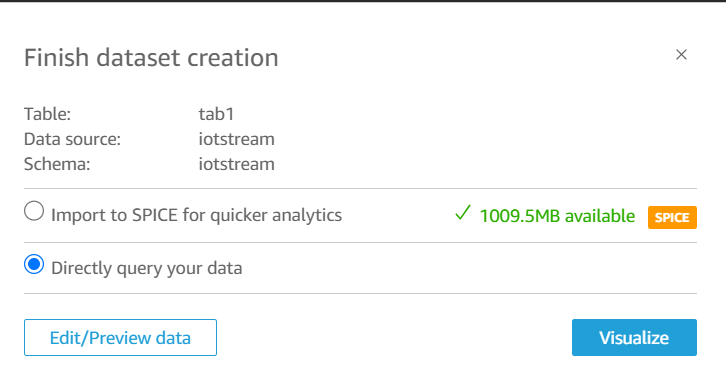

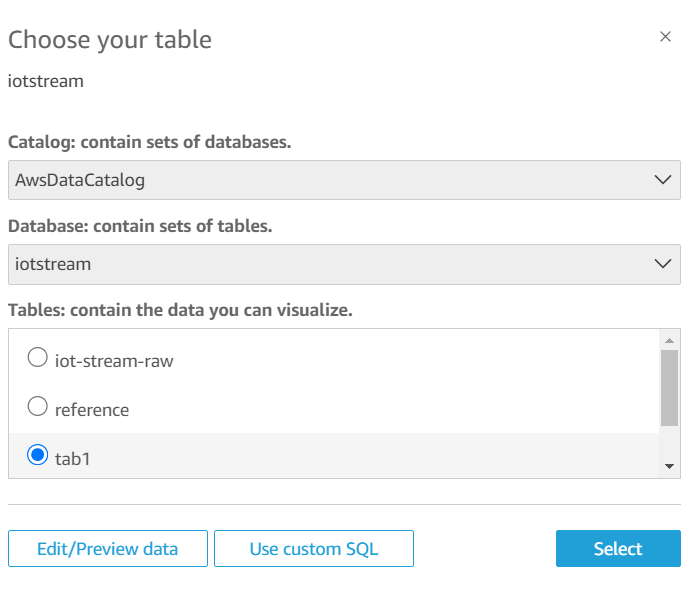

최종 단계에서 Directly query your data 옵션을 선택합니다.

• Catalog : AwsDataCatalog
• Database : iotstream
• Table : tab1

Visualize 화면으로 넘어가서 New sheet Create 버튼을 클릭합니다.

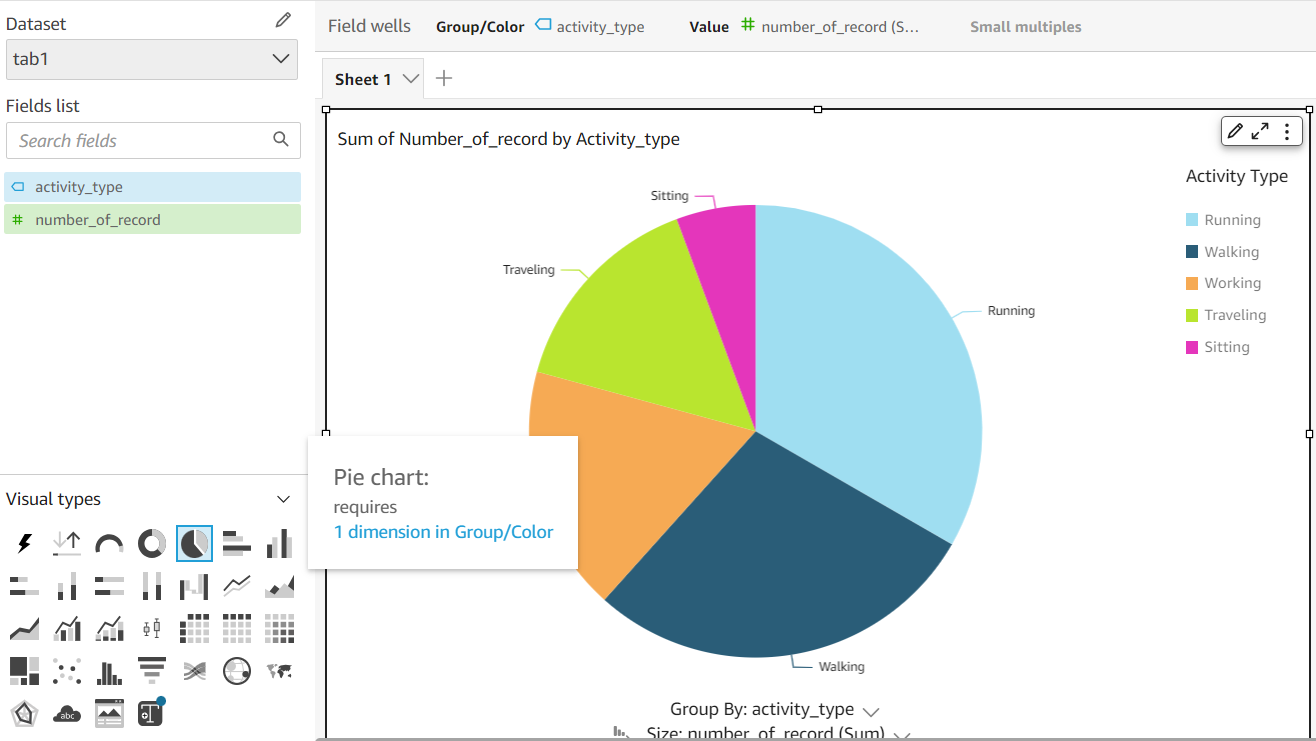

Fields list의 항목 2가지를 클릭한 후 하단의 Visual types에 파이 차트를 클릭합니다.

• Group/Color : activity_type
• Value : number_of_record

---

지금까지 실시간 데이터를 처리하고 분석 및 시각화하는 실습을 진행해봤습니다.

감사합니다.
