[AWS] 실시간 데이터 파이프라인 구축(4)

탑신병자 듀오 팀 티모입니다.

AWS 실시간 데이터 파이프라인을 구축한 후, 대시보드를 통해 실시간 모니터링하는 아키텍처를 구현해보겠습니다.

---

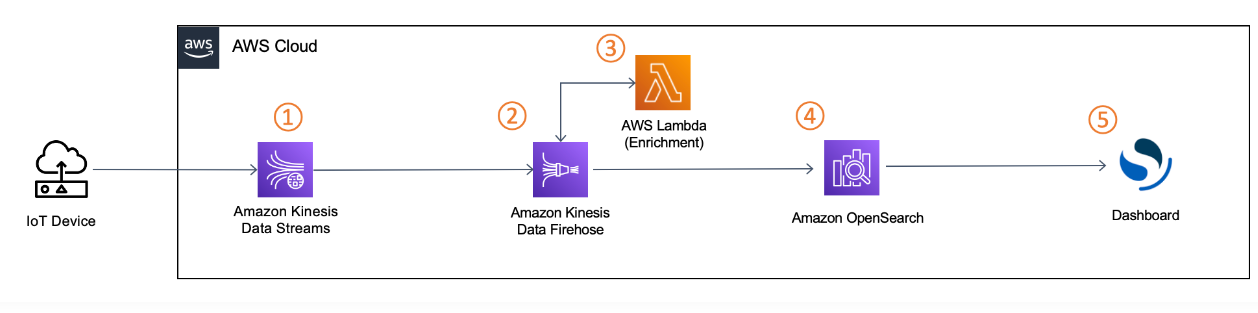

실습 과정입니다.

1 - Kinesis Data Streams :  IoT 로그들을 Kinesis Data Streams의 버퍼 스토리지에 안전하게 수집합니다. 수집된 데이터들은 Kinesis 내 샤드에 저장되게 되고, 로그를 소비할 사용자들은 샤드에 저장된 데이터들을 가져갑니다.

2 - Kinesis Data Firehose : Kinesis Data Streams에 저장된 실시간 로그들을 설정한 버퍼 사이즈 또는 시간 주기에 따라 데이터들을 수집합니다. 수집한 데이터들은 Lambda를 통해 데이터를 추가 및 정제합니다. 정제한 데이터들은 Amazon OpenSearch에 Index를 기준으로 저장합니다.

3 - Lambda : Kinesis Data Firehose를 통해 설정한 버퍼 사이즈 또는 시간 주기에 따라 데이터를 추가 및 정제합니다. 실습에서는 생성된 IoT 센서 데이터에 섭씨 온도 레코드를 활용하여 화씨 온도 레코드를 추가합니다. 또한 Amazon OpenSearch에 적재하기 위해 데이터 형식을 지정합니다.

4 - Amazon OpenSearch : Kinesis Data Firehose를 통해 생성된 IoT 데이터들이 Index를 기준으로 저장됩니다. Amazon OpenSearch 내에서 저장된 데이터들을 Filter, Sum, Average등 다양한 기준으로 데이터를 그룹화 및 연산이 가능합니다.

5 - OpenSearch Dashboard : OpenSearch의 대시보드 기능을 활용해 실시간 데이터를 모니터링하는 대시보드를 구현합니다. 대시보드의 시간 주기를 설정하여 각 시간에 따라 대시보드가 업데이트 되고 IoT 센서 데이터의 실시간 현황을 확인 할 수 있습니다.

---

1~3 실습과 마찬가지로 CloudFormation 스택을 이용합니다.

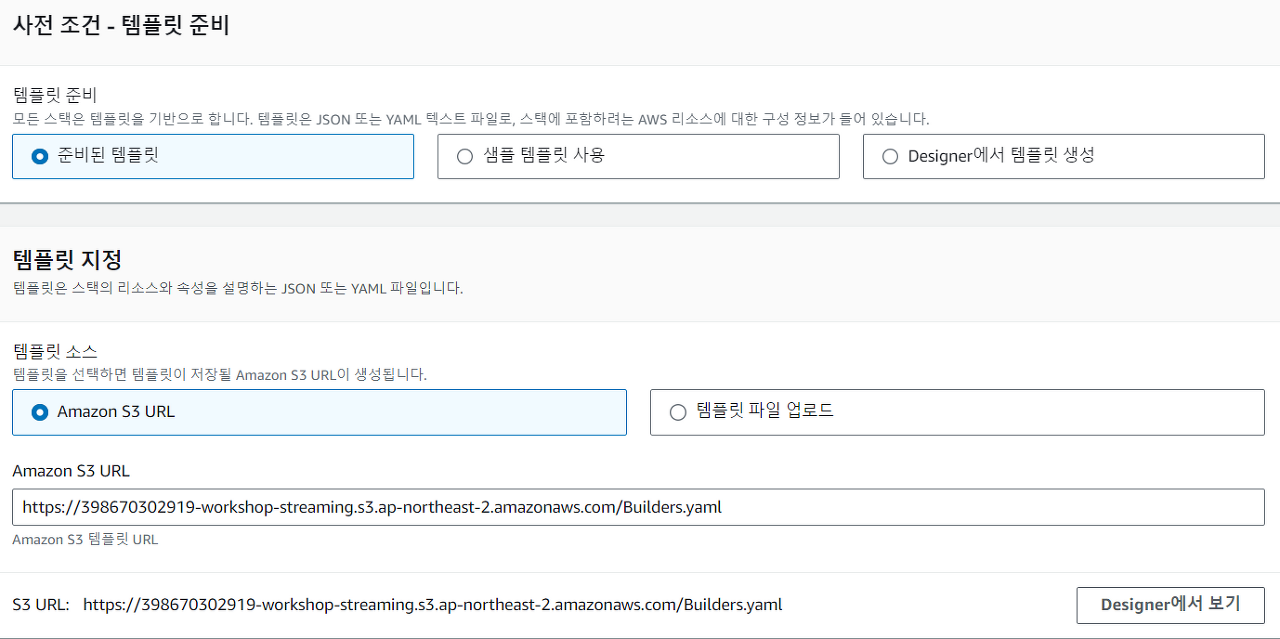

템플릿 소스는 S3 URL로 지정, AWS workshop에서 제공된 URL를 이용합니다.

• https://398670302919-workshop-streaming.s3.ap-northeast-2.amazonaws.com/Builders.yaml

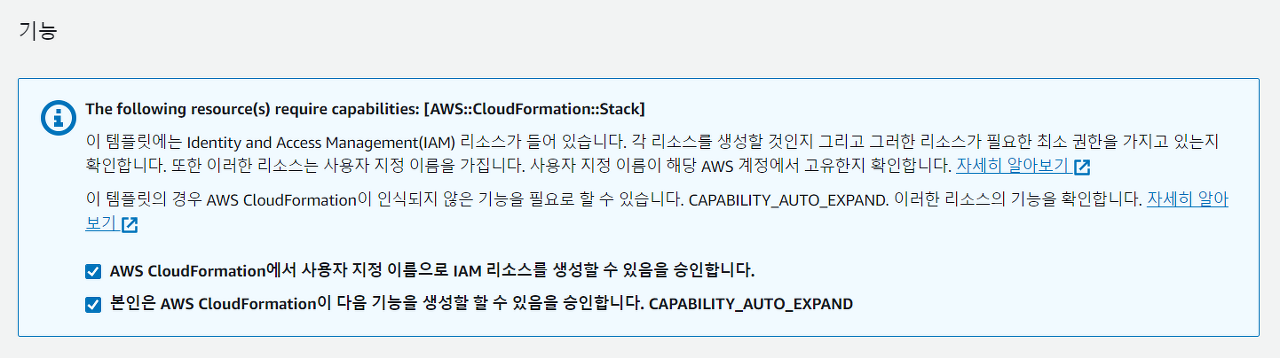

스택 이름 생성 후 모두 기본 옵션으로 두고 검토 단계에서 IAM 리소스 생성 확인 버튼을 체크합니다.

AWS가 실습용으로 제공하는 Module1, Module2 Cloudformation가 생성됩니다.

이번에는 Module2를 이용해 실습을 진행합니다.

---

우선, 실시간 데이터를 Amazon Opensearch에 저장하기 전에 데이터 추가 및 정제를 위한 Lambda를 구현합니다.

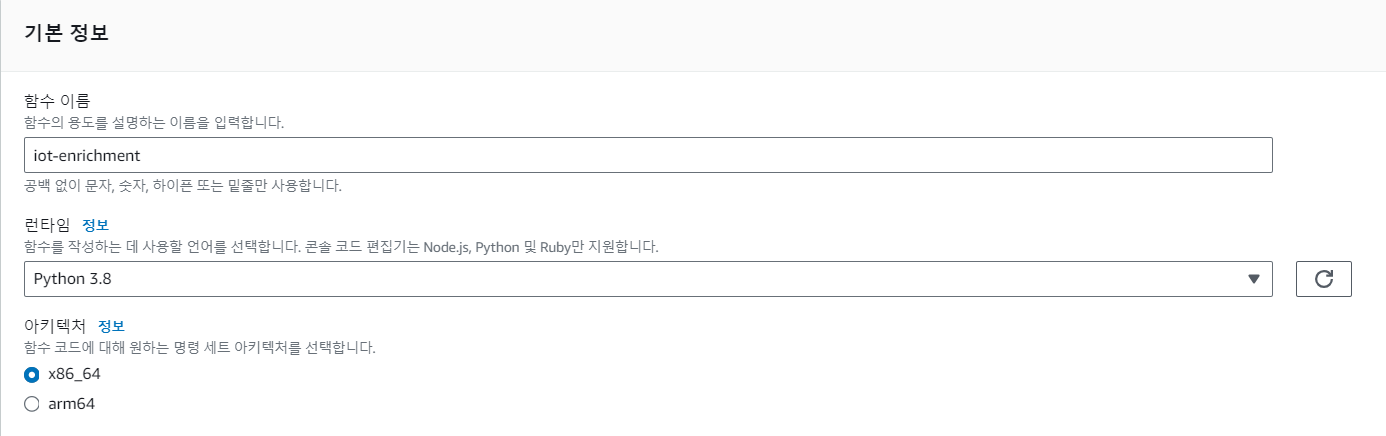

Lambda를 생성한 뒤 구성을 변경합니다.

• 함수 이름 : iot-enrichment
• 런타임 : Python 3.8

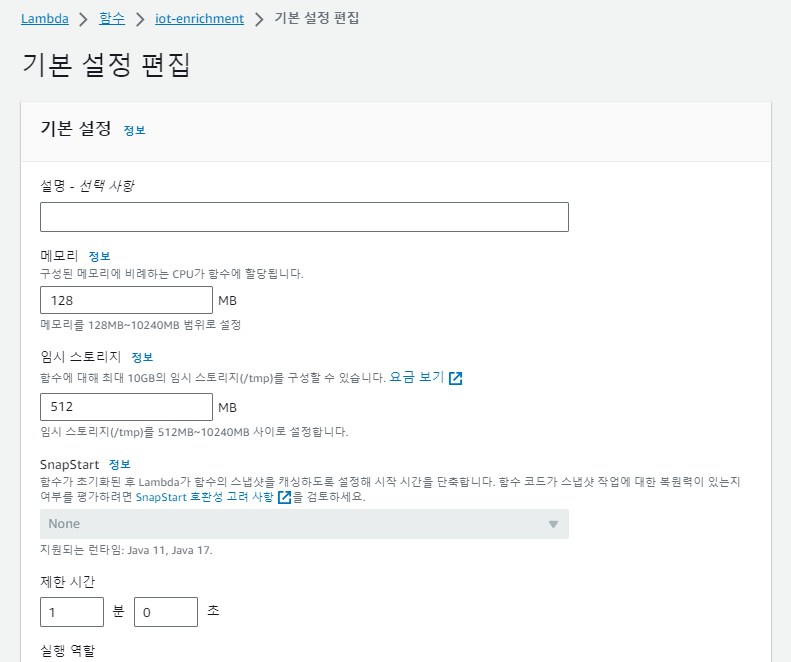

Lambda 일반 구성 설정 화면으로 이동하여 제한 시간을 1분으로 변경하고,

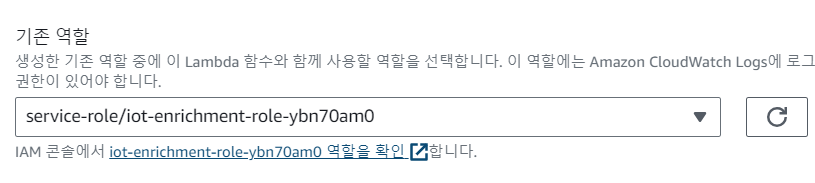

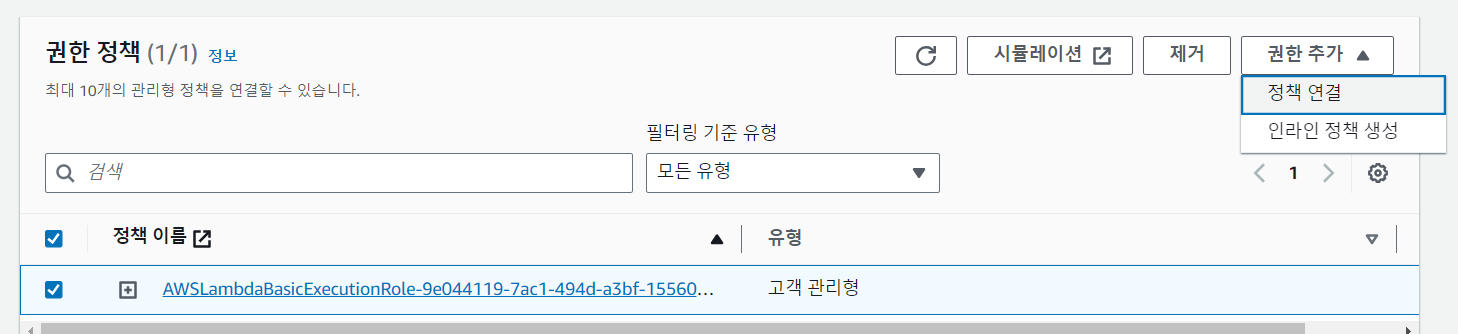

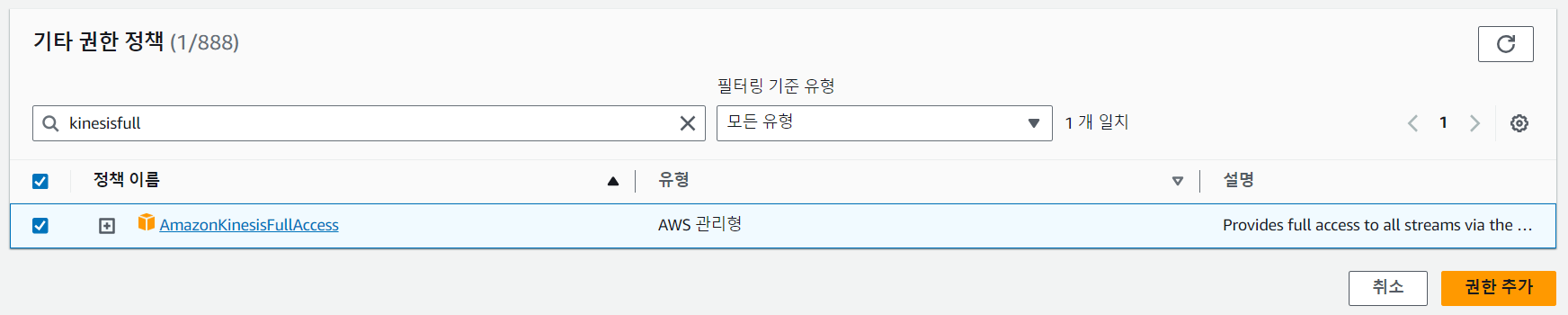

기존 역할에서 "IAM 콘솔에서 Lambda IAM 역할을 확인합니다"를 클릭한 뒤 AmazonKinesisFullAccess 권한을 추가하여 추후 Lambda가 Kinesis Data Firehose에 접근하여 데이터를 가져올 수 있도록 합니다.

Lambda의 코드 탭으로 이동하여 아래의 코드를 붙여넣은 후 Deploy 합니다.
코드는 Amazon Opensearch로 데이터를 저장하기 위해 형식(Timestamp)을 지정하고, 섭씨 온도를 기준으로 화씨 온도를 추가하는 레코드입니다.

import base64
import json
import datetime

print('Loading function')

def lambda_handler(event, context):

    output = []

    for record in event['records']:
        print(record['recordId'])
        payload = base64.b64decode(record['data']).decode('utf-8')

        source_dict = json.loads(payload)
        device_time_raw = source_dict["device_ts"]
        device_time_element = datetime.datetime.strptime(device_time_raw, "%Y-%m-%d %H:%M:%S.%f")

        destination_dic = {
            "uuid" : source_dict["uuid"],
            "timestamp" : device_time_element.strftime("%Y-%m-%dT%H:%M:%S.%f")[:-3], # Set Timestamp format
            "device_id" : int(source_dict["device_id"]),
            "temp_celsius" : int(source_dict["device_temp"]),
            "temp_fahrenheit" : float(int(source_dict["device_temp"])*1.8 + 32), # Add fahrenheit temperature
            "track_id" : int(int(source_dict["track_id"])),
            "activity_type" : source_dict["activity_type"]
        }
        print(destination_dic['timestamp'])
        print(type(destination_dic['timestamp']))

        payload = json.dumps(destination_dic) +"\n"

        output_record = {
            'recordId': record['recordId'],
            'result': 'Ok',
            'data': base64.b64encode(payload.encode('ascii')).decode('utf-8')
        }
        output.append(output_record)

    print('Successfully processed {} records.'.format(len(event['records'])))

    return {'records': output}

---

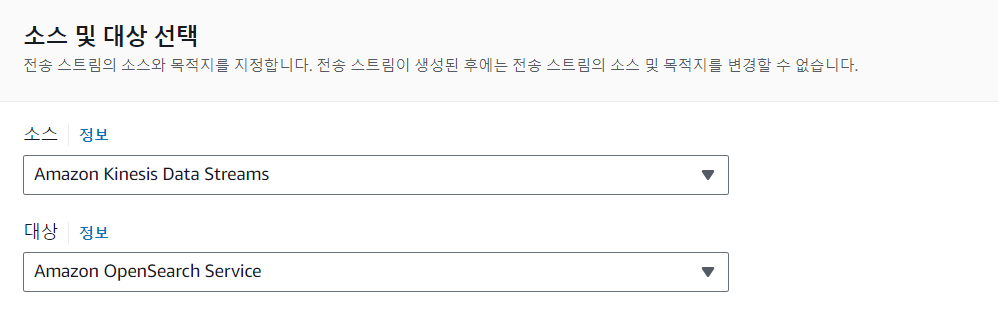

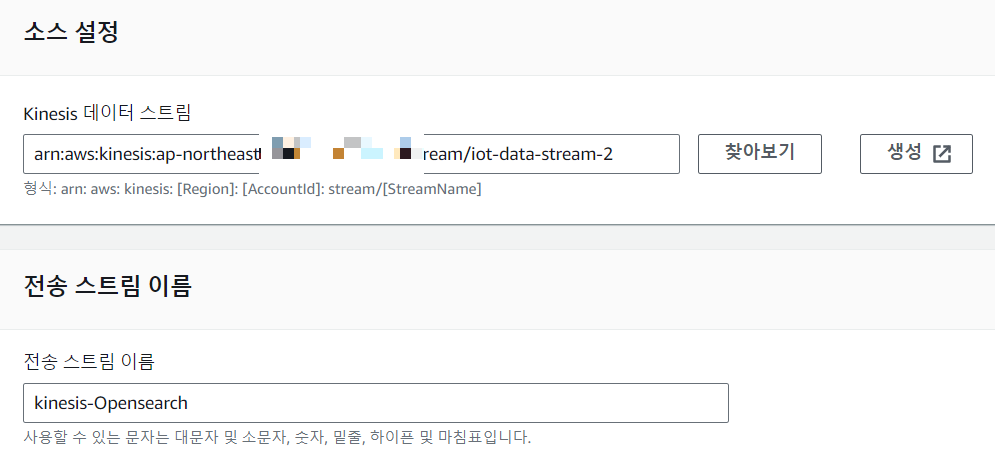

이제 Kinesis Data Firehose를 생성합니다.

• 소스 : Amazon Kinesis Data Streams
• 대상 : Amazon OpenSearch Service
• 소스 설정 : iot-data-stream-2
• 전송 스트림 이름 : kinesis-Opensearch

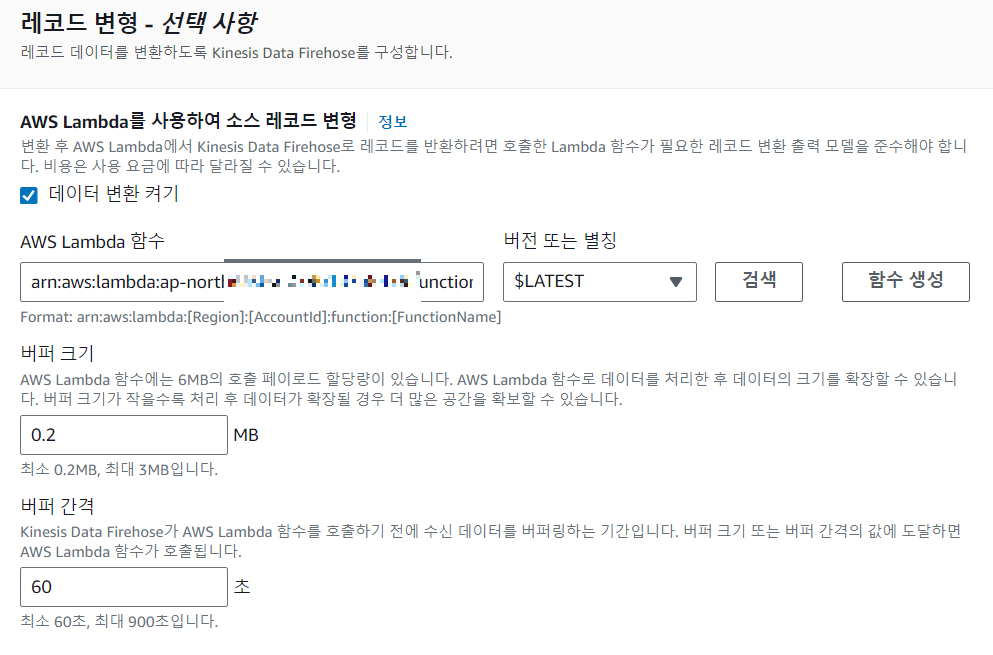

레코드 변형 메뉴에서 'AWS Lambda를 사용하여 소스 레코드 변형'에 데이터 변환 활성화를 클릭합니다.

Lambda 검색 버튼을 클릭하여 이전 세부 모듈에서 생성한 iot-enrichment를 클릭합니다.

• AWS Lambda : iot-enrichment
• 버퍼 크기 : 0.2MB
• 버퍼 간격 : 60초

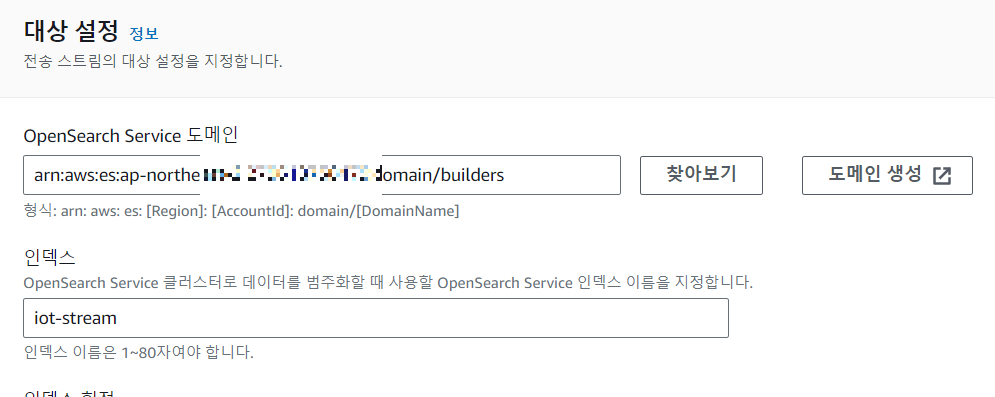

데이터가 저장 될 대상 설정에서 Cloudformation으로 생성한 opensearch 도메인을 클릭합니다.

• OpenSearch Service 도메인 : builders
• 인덱스 : iot-stream

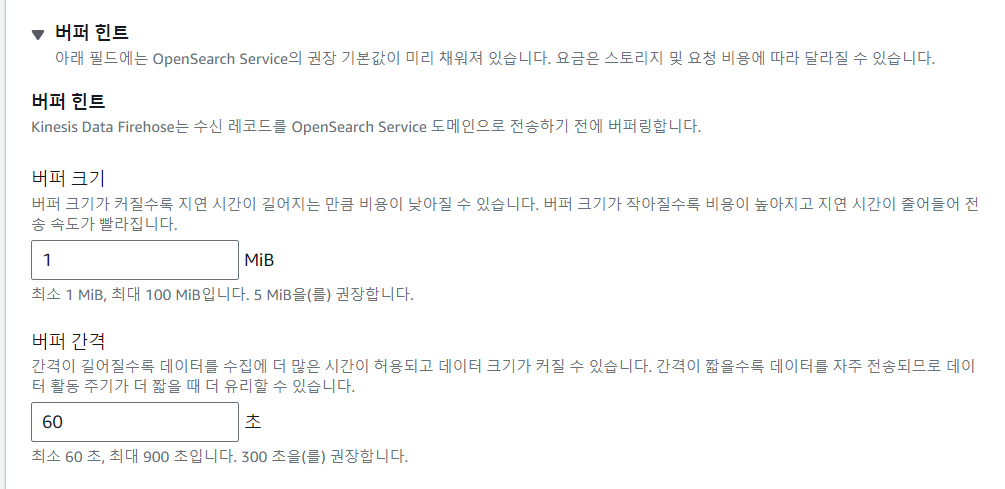

Opensearch에 데이터를 저장하기 위한 버퍼를 설정하기 위해 버퍼 힌트를 클릭합니다.

버퍼의 크기는 1MiB, 버퍼 간격은 60초로 변경합니다.
해당 버퍼는 Kinesis Data Firehose에서 제공하는 가장 작은/빠른 버퍼 입니다.

• 버퍼 크기 : 1 MiB
• 버퍼 간격 : 60초

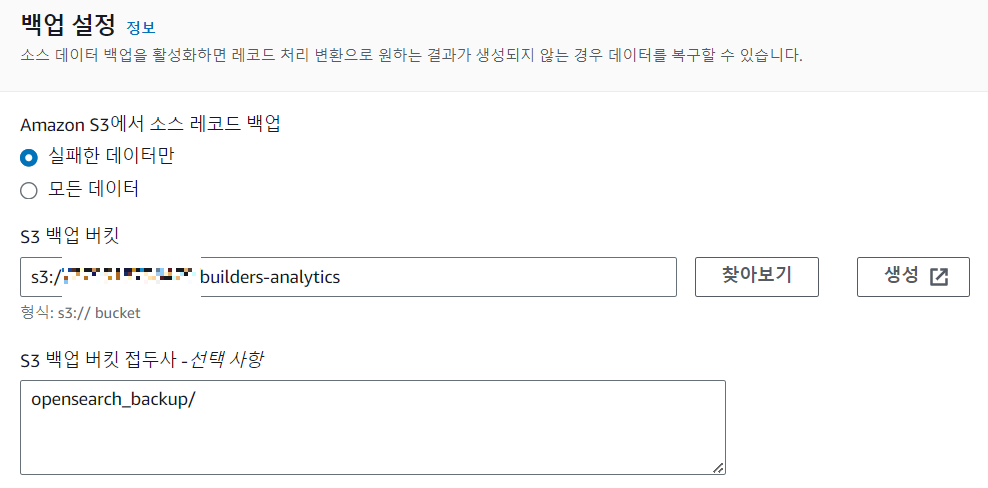

레코드 저장이 실패한 데이터들을 백업하기 위해서 백업 설정을 지정합니다.
S3 백업 버킷으로는 Cloudformation으로 생성한 버킷을 선택하고, 버킷 접두사로 opensearch_backup/을 입력합니다.

• S3 백업 버킷 : {Account ID}-builders-analytics
• S3 백업 버킷 접두사 : opensearch_backup/

이외 다른 설정은 기본으로 두고 전송 스트림을 생성합니다.

---

다음은 IoT 데이터를 Amazon Opensearch에 저장하기 위해 Opensearch에 kinesis-datafirehose 역할을 생성하고,
해당 역할에 Kinesis Data Firehose를 매핑시켜주는 작업을 진행합니다.

이를 통해 IoT 데이터들을 Lambda로 전처리 후 Opensearch에 저장 할 수 있습니다.



Opensearch에 Kinesis Data Firehose가 접근하도록 설정하려면 Opensearch에 Firehose의 IAM ARN을 등록해야 합니다. IAM ARN을 확인하기위해 Kinesis Data Firehose로 이동합니다.

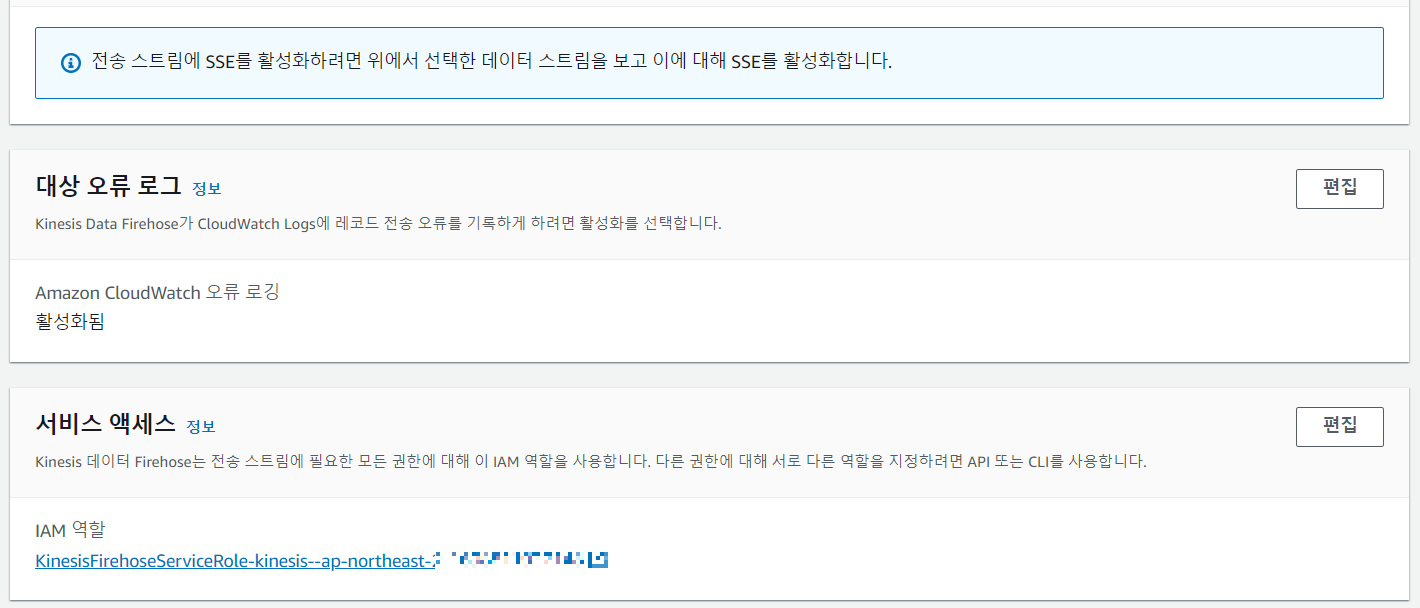

앞서 생성한 kinesis-opensearch의 구성 탭 하단의 서비스 액세스 박스에서 IAM 역할을 클릭,

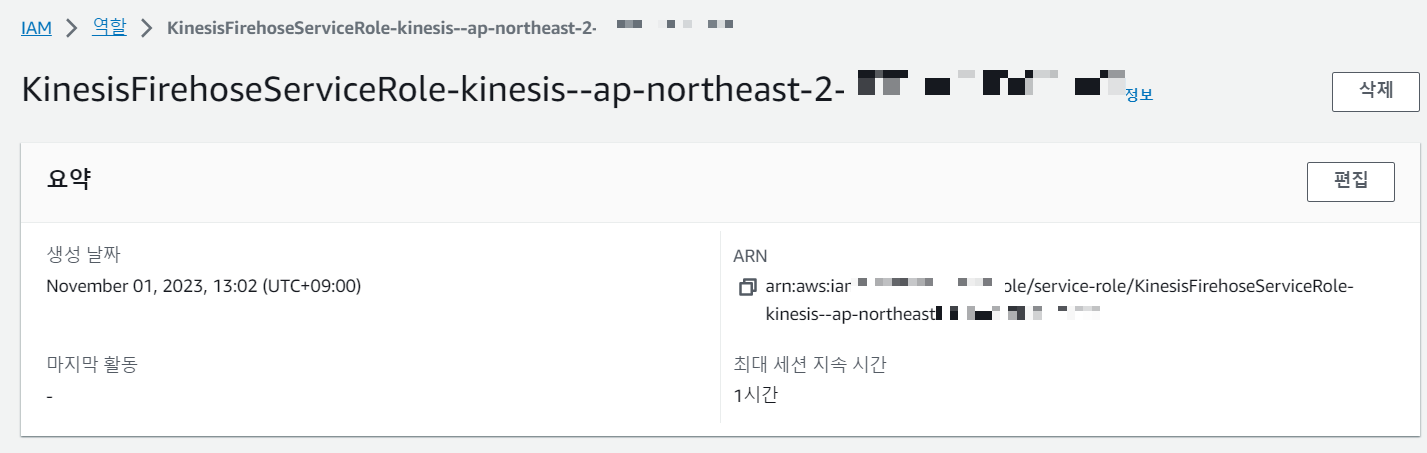

IAM 메뉴에서 Kinesis Firehose에 적용된 IAM의 ARN 정보를 복사해둡니다.

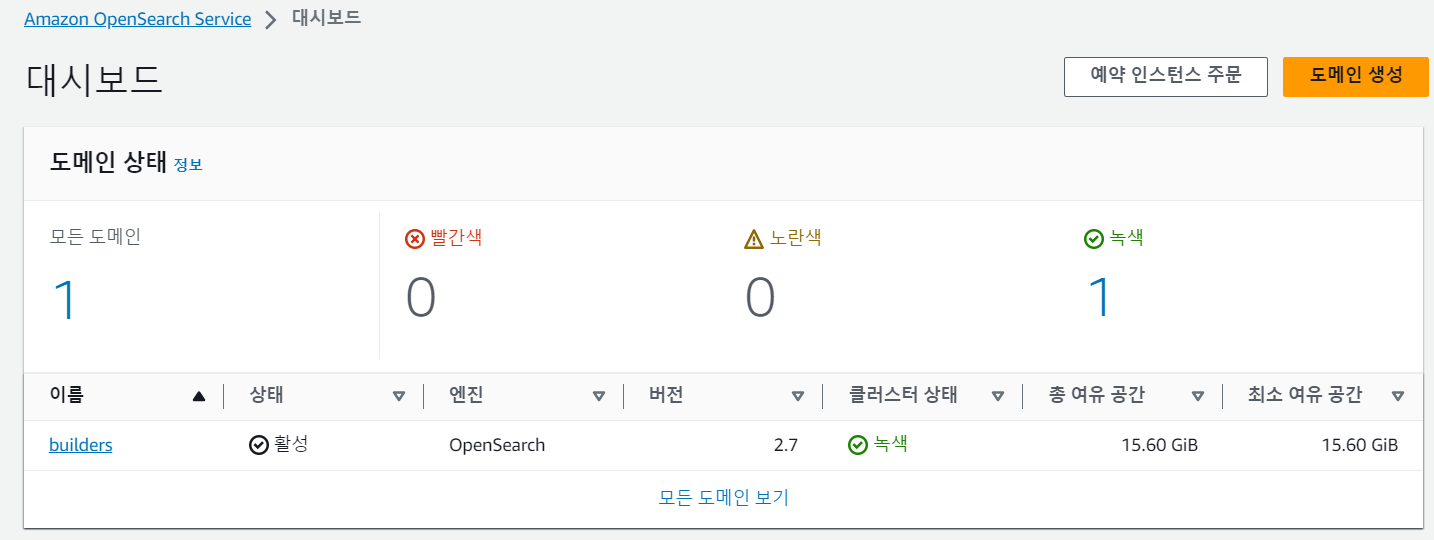

이후 Opensearch로 이동, 'builders' 도메인을 클릭합니다.

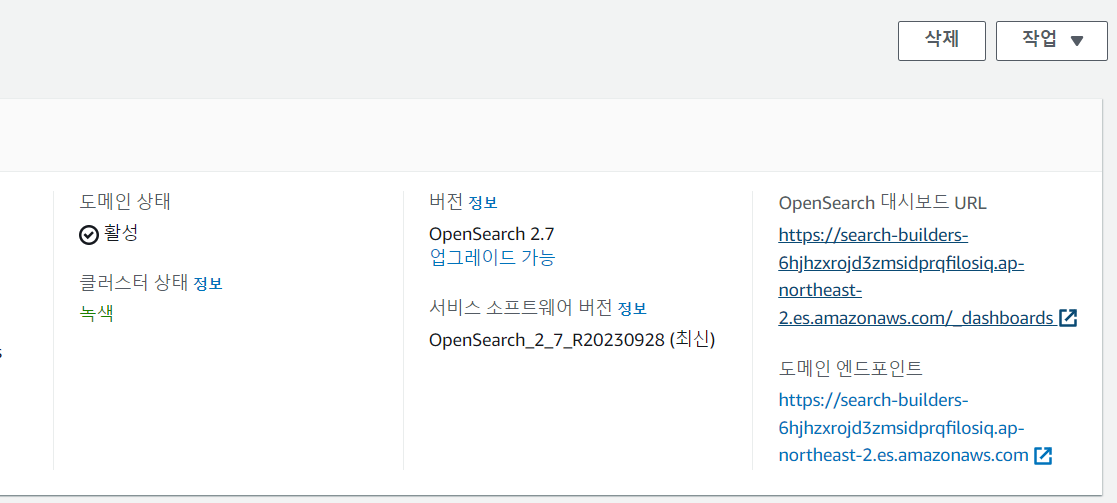

Opensearch 대시보드 URL을 클릭하여 Opensearch 대시보드로 이동합니다.

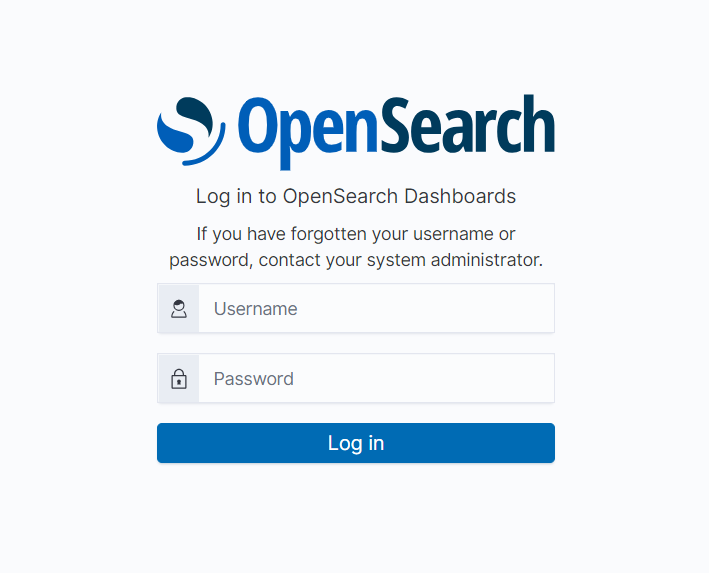

Cloudformation > Module2 > 출력에 나와있는 Opensearch ID/Password를 이용 로그인합니다.

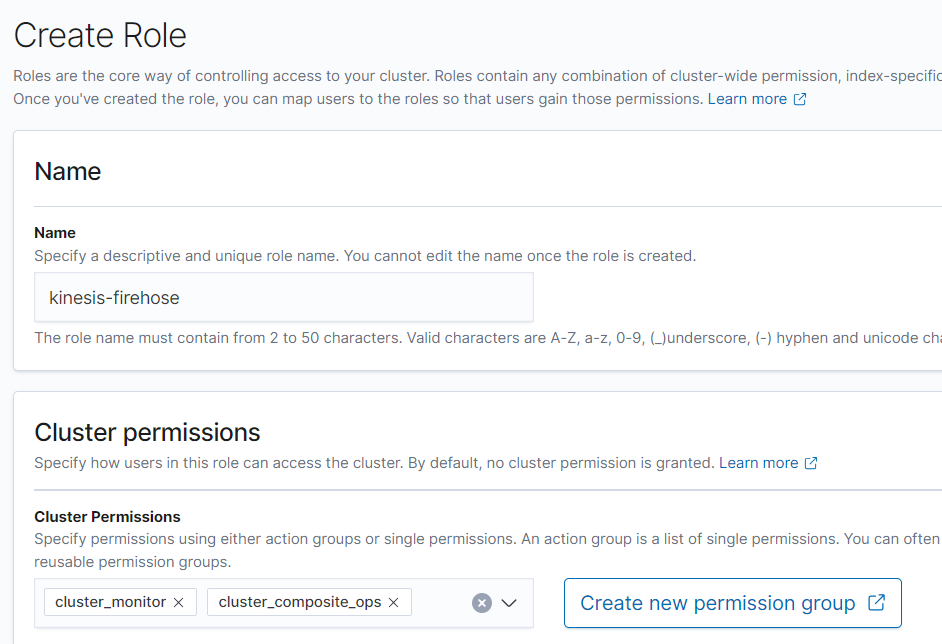

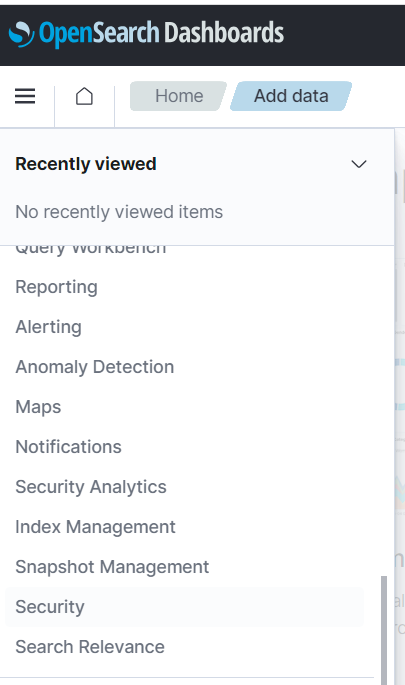

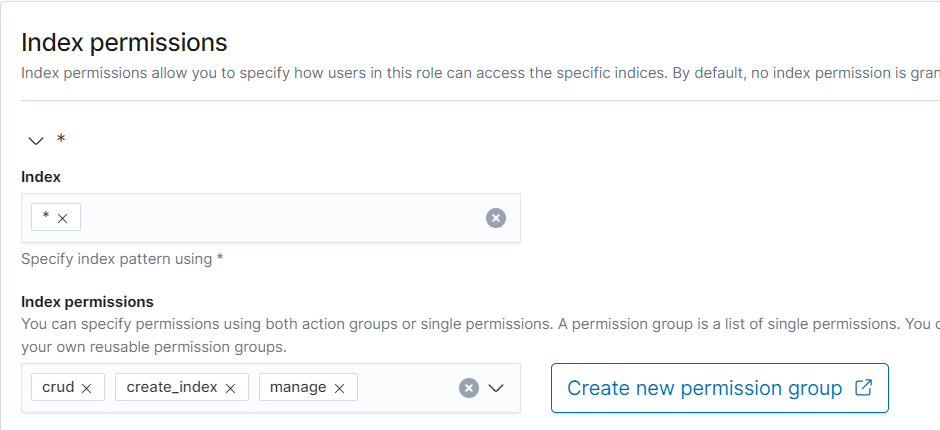

Opensearch에 로그인 후 왼쪽 메뉴 >  Security > Role 선택 후 생성

• Name : kinesis-firehose
• cluster permission : cluster_monitor, cluster_composite_ops
• index : *
• index permission : crud, create_index, manage

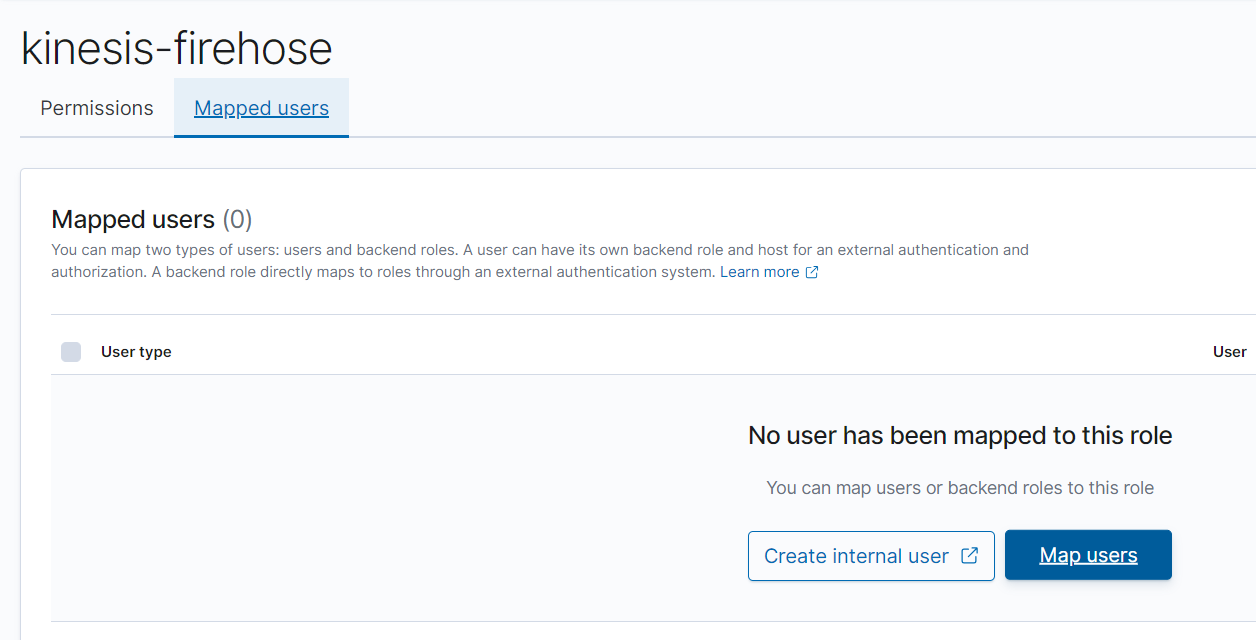

Role을 생성한 후 해당 Role에 Kinesis Data Firehose를 매핑시켜주기위해 Mapped users를 클릭합니다.

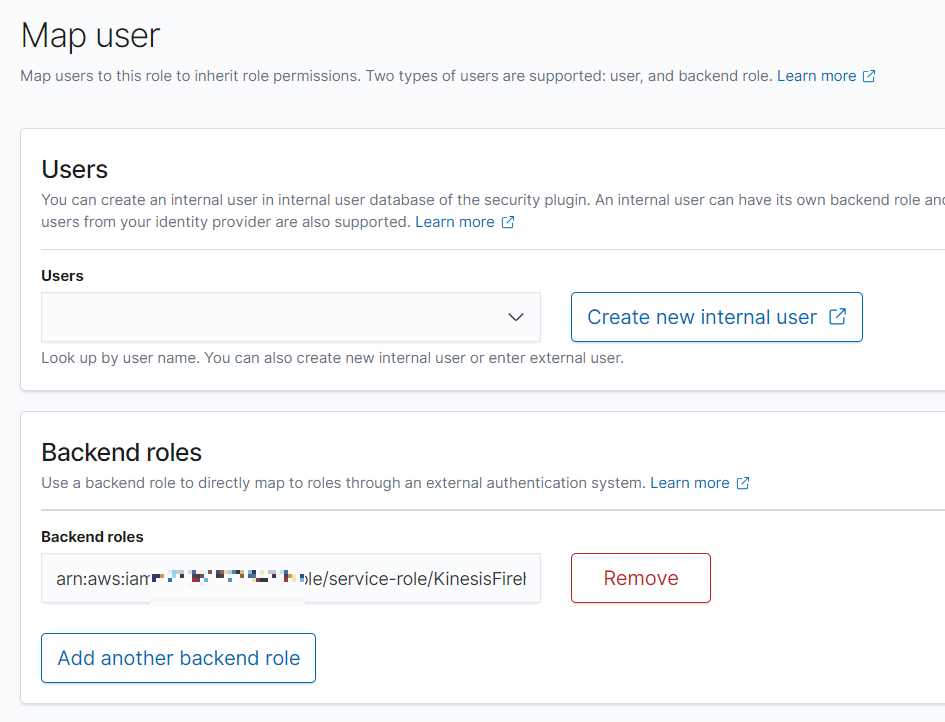

Map users >  Backend roles에 Kinesis Data Firehose의 IAM ARN을 입력 후 Map 버튼을 클릭합니다.



---

다음 시간에는 Kinesis Data Generator를 통해 Data를 발생 시킨 후,
Kinesis Data Firehose가 Amazon Opensearch에 데이터를 저장하는 것으로 이어서 진행하겠습니다.

감사합니다.
