[AWS] VPC - 게이트웨이 엔드포인트

베하~~ 안녕 안녕 안녕하세요오~~ BTC 여러부운~~

이번 주에도 보고픈픈 구독자님들을

찾아온 수 지 타 산 입니다!



오늘도 VPC에 대해 공부 할 예정인데요,

너무 VPC만 하는 것이 아니냐 하시겠지만

VPC 내 짚고가야 할 내용이 많아요.........

하지만!!

따로 공부하시지 않도록 촘촘하게 정리했으니까

팔로팔로팔로미



---



​실습 목표

VPC 엔드포인트의 게이트웨이와 인터페이스 엔드포인트 기능을 활용하여, AWS 특정 서비스에 대한 프라이빗 연결을 확인하고 통신

​

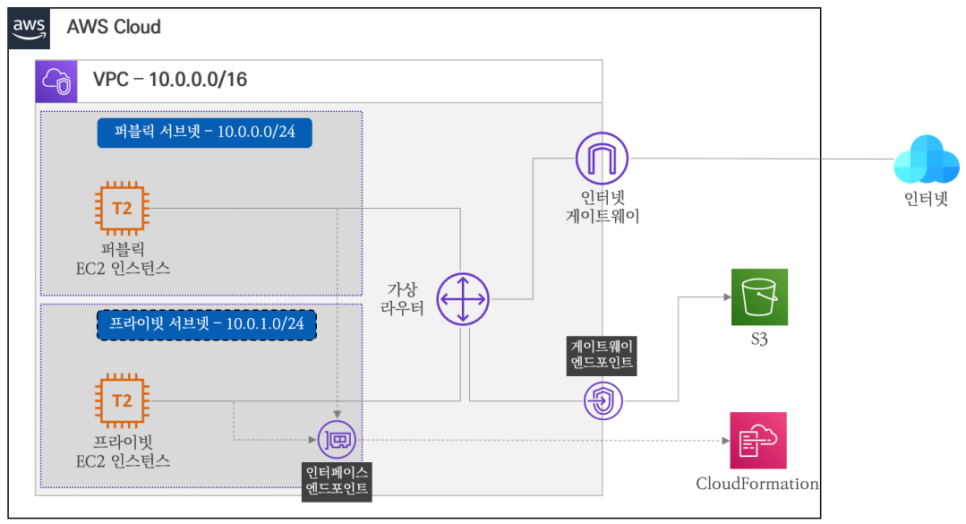

목표 구성도

​



실습 단계

- 기본 환경 구성

- 게이트웨이 엔드포인트 생성 및 검증

- 인터페이스 엔드포인트 생성 및 검증

​





기본 환경 구성

본격적인 실습을 진행하기 전에 기본적인 환경을 먼저 구성해 주겠습니다.

​

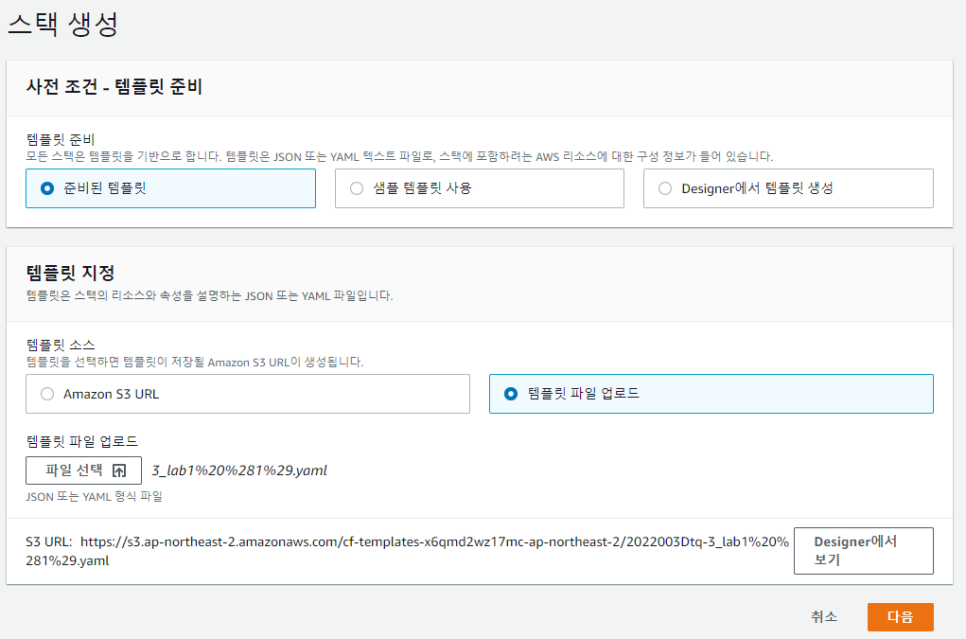

먼저 스택으로 필요한 자원을 구성해줍니다. ( http://bit.ly/cnbl0301 )

스택 이름은 CloudNeta-Lab3-1 로 생성해줍니다.

​

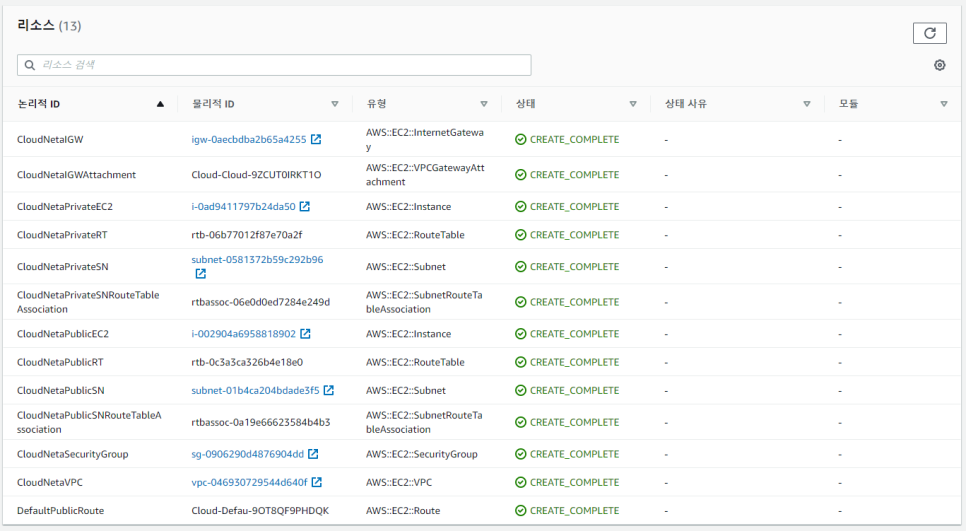

스택으로 생성된 리소스들입니다.

​

생성된 리소스들이 올바르게 생성되었는지 검증하기 위해 인스턴스에서 제공하는 S3 서비스에 접근해 보겠습니다

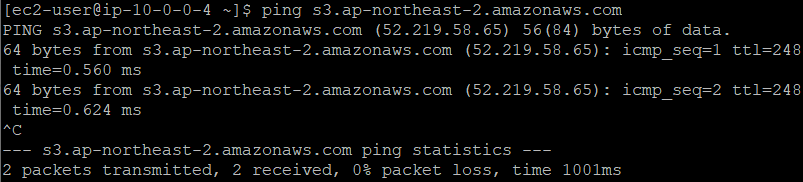

퍼블릭 EC2 인스턴스에서 접근 시 정상적으로 통신이 되는 모습입니다. 프라이빗 EC2 인스턴스에서도 접근해보겠습니다.

​

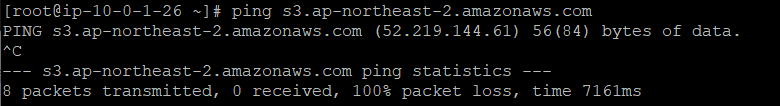

프라이빗 EC2 인스턴스에선 접근이 불가능한 모습을 볼 수 있습니다.





​퍼블릭 인스턴스는 인터넷 구간을 통해 통신이 가능하지만 프라이빗 인스턴스는 통신이 불가능합니다. 이와 같은 환경에서 내부 네트워크를 통해 통신을 하기위해 엔드포인트 기능을 사용합니다.

​





게이트웨이 엔드포인트 생성

VPC 엔드포인트는 AWS 서비스에 따라 게이트웨이와 인터페이스 2개의 타입으로 나눕니다. 게이트웨이는 S3와 DynamoDB에 연결되기 때문에 S3 검증을 위한 게이트웨이 엔드포인트 연결에 대해 먼저 알아보겠습니다.

​

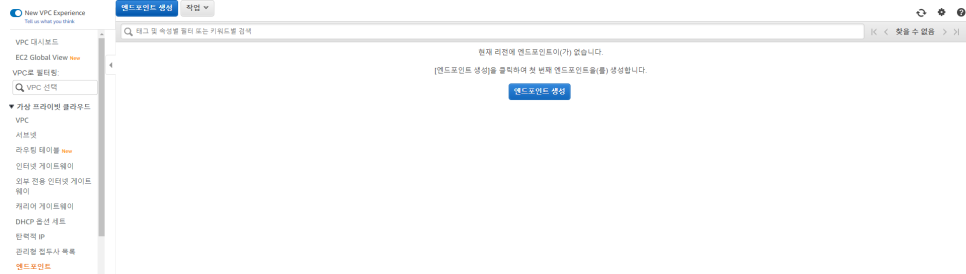

[경로] 서비스 - VPC - 가상 프라이빗 클라우드 - 엔드포인트 - 엔드포인트 생성

엔드포인트 생성 버튼 클릭 후

​

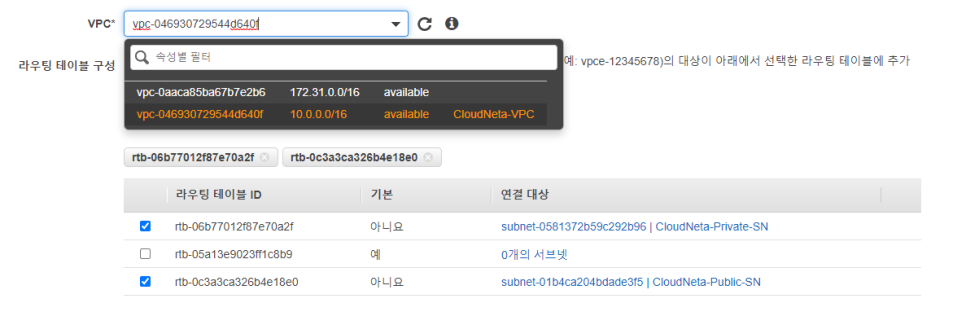

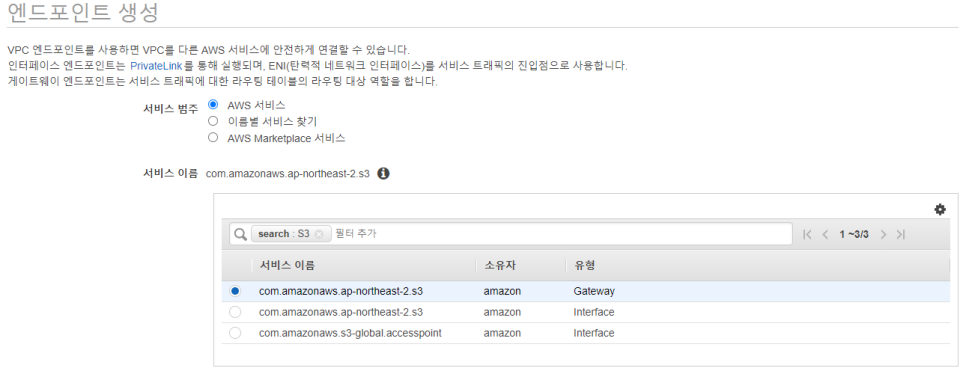

필터에 S3 검색 - 게이트웨이로 지정해주고 아래와 같이 설정해주고 생성해 줍니다.

​

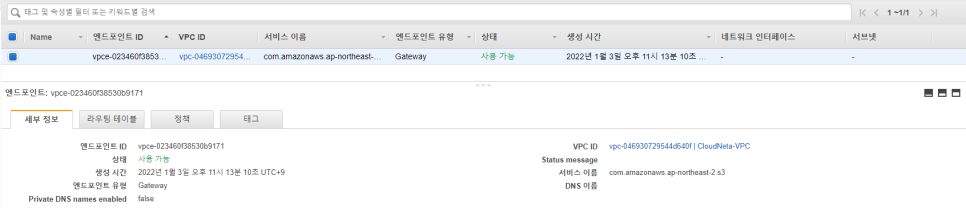

생성한 엔드포인트의 유형을 보면 게이트웨이로 되어 있습니다.

​

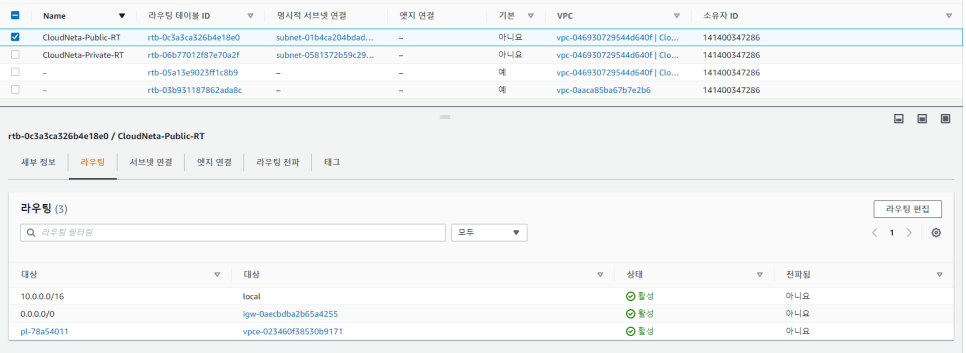

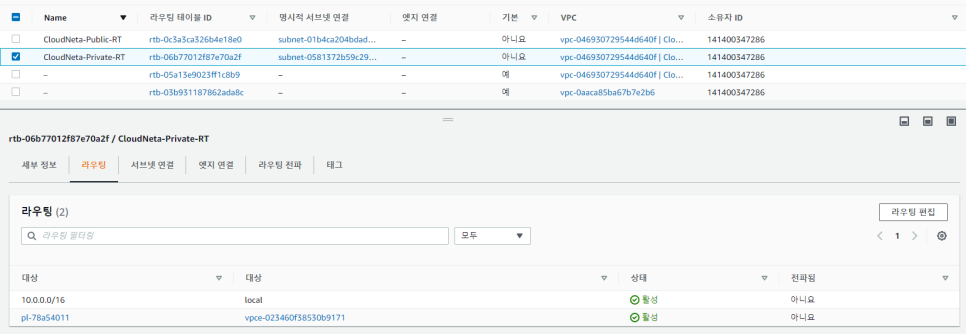

엔드포인트 생성 후 퍼블릭, 프라이빗 라우팅 테이블을 확인해보면 다음과 같이 S3 서비스에 대한 라우팅이 지정된 걸 볼 수 있습니다.

​

​

​



게이트웨이 엔드포인트 검증

생성된 엔드포인트 검증을 위해 EC2 인스턴스에 접속하여 S3 서비스와 통신하고 최초 통신과 비교해 보겠습니다.

​

퍼블릭 EC2 인스턴스



프라이빗 EC2 인스턴스



퍼블릭과 프라이빗 인스턴스 모두 정상적으로 S3와 통신이 가능한 것을 확인할 수 있습니다.

​



---

오늘 공부한 내용은 이해가 잘 되셨나요...?

엔드포인트와 같이 클라우드 내 존재하는 개념들이 생소하시겠지만

왜 존재하고, 어떻게 쓰이는지를 이해하신다면

수월할 것 같습니다

다음 포스팅에서 인터페이스 엔드포인트에 대해 마저 실습해 보겠습니다



그럼 다음 주에도 수 지 타 산 과

즐공합시다

제발~~~
