데이터링크, 패킷, 데이터그램

BTC_막내가최고야 팀입니다!

OSI 2계층 시작전 알면 좋은 용어들이 많아

조금 풀어놓고 시작하도록 할게요!



---



1. 데이터 링크

인접한 통신 기기간에 개설되는 통로, 연결로, 통신채널

• 목적지에 이르는 경로 상의 노드 [ 라우터, 호스트 ] 들중에 인접 노드간의 통신채널
• 데이터그램은 목적지까지 가는 경로 상의 다양한 개별 데이터 링크를 거치게됨

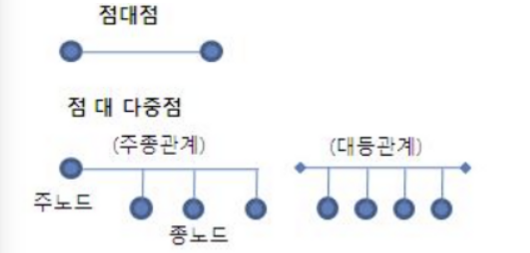

1-1 데이터 링크의 구조와 종류

• 점대점 링크 [ 1:1 ]
  • 링크의 양쪽 끝단 [ 인접 또는 원격지 ] 간에 송신자 수신자 있음
    • SDLC HDLC PPP 등

• 점대 다중점 링크 [ 1:N ]
  • 한 노드가 여러 노드와 링크 관계를 형성할 수 있음
    • 주종관계: 한 노드 밑에 여러 노드가 존재
      • HDLC 등
    • 대등 관계: 여러 개의 노드가 동일 매체를 공유하며 연결
      • HDLC, 이더넷 등

• 데이터 링크의 확립 및 제어의 종류
  • 데이터 링크의 설정 준비
    • 통신 상대의 준비상태 확인
    • 통신 상대의 입출력기기 지정 등의 제어를 필요
  • 제어의 종류
    • 데이터 장치 제어
      • 데이터 송수신에 관련된 장치의 지정이나 확인 [ MAC 부계층 ]
    • 데이터 열의 제어
      • 데이터 열을 논리적으로 구분 [ 프레이밍화 ]
      • 데이터 순서를 관리 [ 순서 번호 ]
    • 데이터 에러 제어
      • 전송중의 에러의 검출 및 정정



2. 패킷

데이터를 일정 크기로 자른것

• 헤더, 데이터, 트레일러로 구성



• 특징
  • 패킷의 구성
    • 헤더 [ 머리 ] + 페이로드 [ 내용/데이터 ] + 트레일러 [ 꼬리 ] 로 구성
      • 헤더
        • 패킷의 주소 [ 송수신 주소 ] 등 주요 제어 정보들이 포함하는것이 일반적
      • 트레일러
        • 패킷 에러 검출 등에 사용 [ 없는 경우도 존재 ]

• 패킷 전달 방식
  • 패킷은 통신망을 통하여 노드에서 노드로 전해짐으로써 전송
    • 패킷의 전달은 통상적으로 매 경유지 마다 축적교환 방식으로 목적지까지 전달
• 패킷 시작부 동기화
  • 각 패킷은 오직 동기화를 위해서만 사용되는 Preamble이라 불리는 비트열로 시작 [ 프레임 동기 ]
• 패킷 프레임 ATM 셀 비교
  • 패킷
    • 네트워크 계층 [ 3Layer ] 에서 정의되는 데이터 단위
    • OSI 각 계층에서 주고 받는 정보의 단위를 모두 패킷이라고 총칭하기도함
    • 인터넷에서는 IP 데이터그램을 패킷이라고 칭함
  • 프레임
    • 데이터링크 계층 [ 2 Layer ] 에서 정의되는 데이터 단위
  • ATM 셀
    • 패킷 프레임은 주로 가변 길이이지만 ATM셀은 고정 길이
• X.25
  • 1970년대 후반에 개발된 공중 데이터 네트워크 에 대한 최초의 표준
    • 오늘날 X.25는 전세계적으로 사라짐
    • 여러 프로토콜들의 계층 구조의 개념을 도입하여 체계화 시키고 프로토콜 개발에 대단한 영향 행사
  • 2계층의 X.25
    • 물리 계층의 비트단위 스트림을 받아서 패킷계층에 에러가 없는 데이터를 전해주기위해 여러 종루의 프렝미과 이를 처리하는 절차 규정
    • 프레임 구조나 에러 제어 및 흐름 제어 절차는 HDLC 프로토콜에 기반
    • 1980년 이후 LAPB라는 절차로 개정 정의







3. 데이터그램

패킷 교환에서 각각 독립적으로 취급되는 각각의 패킷을 뜻함

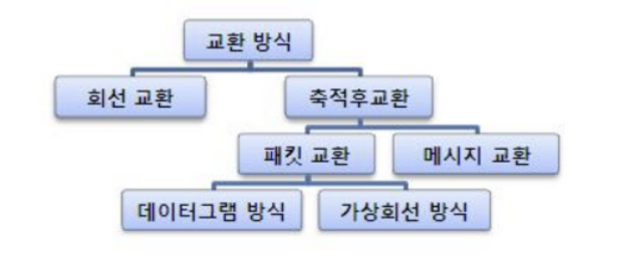

• 데이터 그램 방식
  • 패킷 교환에서 각 패킷이 독립적으로 처리되어 목적지까지 도달하는 방식
    • 이와 반대되는 개념
      • 패킷 교환 상에서 회선 연결의 개념에 의해 양단간에 회선이 성립되는 방식 [ 가상회선 ]





• 특징
  • cONNECTIONLESS 방식으로써 사전에 연결설정 안함
  • 각 패킷들을 독립적으로 처리하게되며 순서와 무관하게 전달
  • 양단간에 요청 - 응답 형태를 가짐
  • 목적지가 같은 패킷이라도 항상 같은 경로를 따르지 않음



---

이상으로 데이터링크,패킷, 데이터그램을 알아보았는데요

다음 차시에 OSI 2계층을 알아보도록 하죠!
