OSI - 2계층 (4)

안녕하세요 BTC_막내가최고야 팀입니다.

데이터 링크 계층은 크게 또 세분화 해서 진행하기도 하는데요

그 세분화를 왜 하는지 오늘 설명드리겠습니다!

---

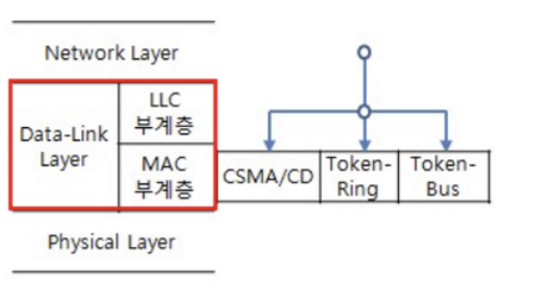

LLC [ Logical Link Control ]

데이터 링크 계층 내의 LAN 프로토콜 관련된 부계층 중 하나

• 여러 다양한 매체접속 제어 방식 간의 차이를 보완하여 주는 역할을 담당
• 여러 상이한 MAC 부계층 프로토콜을 사용할 수 있게 하여 망의 토폴로지에 관계없는 통신이 가능토록 하는 것

• 상위의 LLC 부계층
  • 여러 다양한 MAC 부계층과 망계층[3Layer]간 접속을 담당
• 하위의 MAC 부계층
  • 물리 계층 상의 토폴로지나 기타 특성에 맞추어주는 제어를 담당

• MAC LLC  차이점
  • MAC: 공유 매체를 통해 신뢰성 보장 없이 패킷에 대한 전송서비스를 제공
  • LLC: 기본적으로 두 지점 간에 신뢰성이 있는 패킷 링크로 전환

• LLC의 주요 기능 및 특징
  • 에러 제어
    • 점대점 데이터 전달의 정확성
  • 필요시 흐름 제어
    • 토큰패싱 방식의 경우
  • 데이터 링크의 유지 관리
  • SAP에서의 주소 및 다중화
    • SAP 점을 통한 프레임 다중화
  • MAC 부계층과의 독립성 유지
  • LLC 프로토콜은 망내의 모든 노드들에 동등한 지위를 갖도록 하고 있음.
  • HDLC와 유사

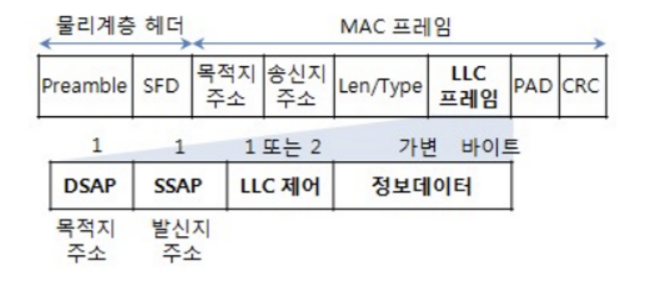

    • LLC 프레임 구조

• LLC가 제공하는 3가지 형태의 패킷 전송 서비스
  • 비 연결형
    • 데이터그램 전송 방식
    • 확인 응답을 하지않는 비 연결성 서비스
    • 가장 많이 사용
  • 연결 지향형
    • 신뢰적인 Transport 기능 제공
    • 연결 지향형 서비스
    • IBM 통신 시스템 등에서 일부 사용
  • 비연결 확인형
    • 점대점 접속 이전 프레임의 전송완료가 확인시만 다음 진행 [ 거의 사용 X ]
    • 확인 응답을 하는 비연결성 서비스



매체 접근 제어 [ Medium Access Control ]

여러 단말들의 공유 매체 사용에 대한 단말 간 충돌 발생을 제어하는 방식을 총칭

• Mac 주소 등

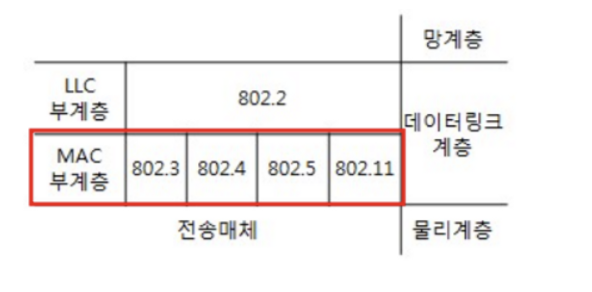

• IEEE 802 LAN 상에서의 계층 표현

• LAN에서 MAC 부계층의 주요 기능
  • 프레임화
    • 프레임 경계의 결정과 프레임 동기
      • 상위 계층에서 전달된 패킷을 물리적인 네트워크의 프레임 포맷에 맞추어 주는 역할
      • 약간의 에러 제어 가능
  • 매체 액세스 제어 관리
    • 다수의 무선 단말이 단일 공유 매체에 대한 효율적인 접근 제어 관리
  • 주소 처리
    • 발신처 주소 수신처 주소의 부가 및 식별
    • 상하위 주소 간의 주소 변환
  • 기타 기능
    • 반송파 검출
    • 충돌 감지
    • 물리 매체 상의 장애의 검출 등

---

이번 차시는 부계층의 표현 방식의 대해 알아보았는데요

다음 차시는 마지막 챕터인 데이터 링크 계층의 장비를 알아보도록 하겠습니다!

다음차시에 봐요~!~!!
